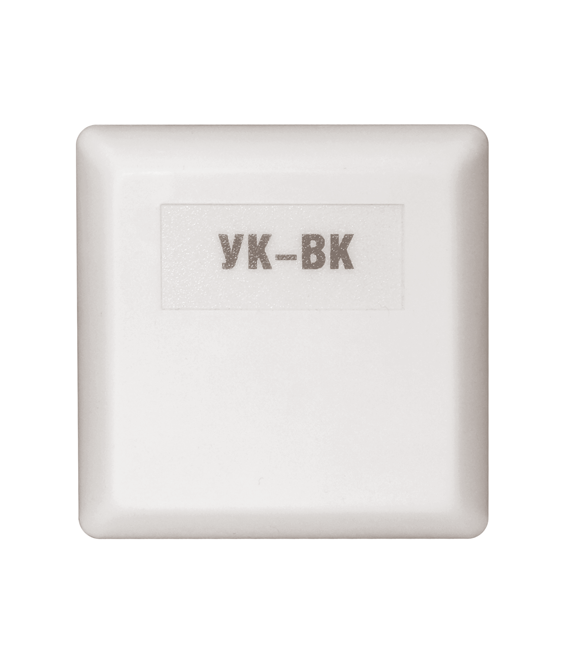

Устройство коммутационное УК-ВК/06

Устройство содержит два реле с переключающими контактами и схему управления, позволяющую включать реле сигналом уровня логическая «1» (+ 5В КМОП). Используется совместно с контроллером доступа «С2000-2», работающим в режиме «Шлагбаум», для управления светофором, а также коммутации исполнительных устройств системах охранно-пожарной сигнализации и контроля доступа.

Коммутация значительных токов и напряжений с помощью управляющих сигналов с логическим уровнем + 5В КМОП

НАИМЕНОВАНИЕ ПАРАМЕТРА		ЗНАЧЕНИЕ ПАРАМЕТРА
Количество исполнительных реле		2
Параметры источника питания:	напряжение источника питания	(10,2...14,2) В
Параметры источника питания:	ток потребления (оба реле включены)	не более 110 мА
Максимально коммутируемое напряжение каждого реле	переменное	250 В
Максимально коммутируемое напряжение каждого реле	постоянное	30 В
Максимально коммутируемый ток реле	переменный	10 А
Максимально коммутируемый ток реле	постоянный	10 А
Характеристики управляющего сигнала	входное напряжение	4,0…20,0 В
Характеристики управляющего сигнала	входной ток по каждому входу при входном напряжении 5,0 В	не более 0,8 мА
Диапазон рабочих температур		от минус 30 до +50°C
Габаритные размеры		75х75х46 мм
Масса		не более 0,1 кг
