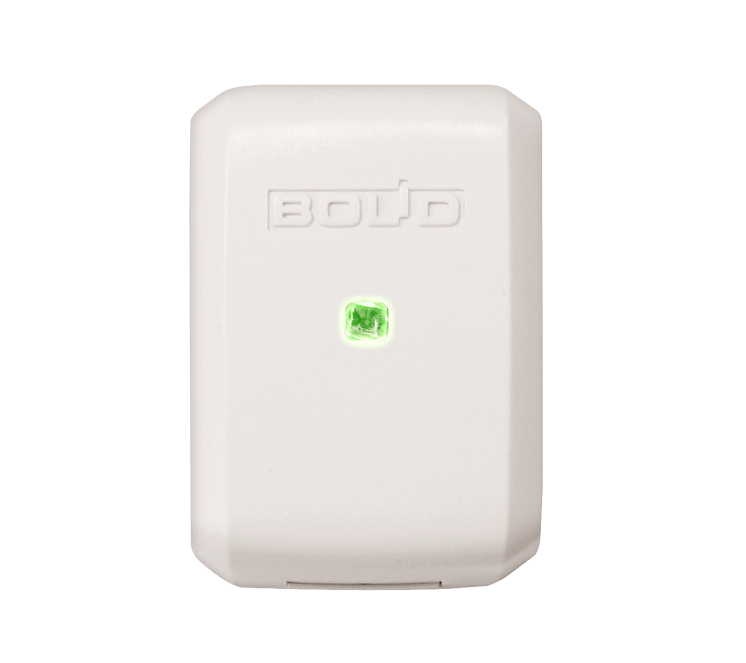

Преобразователь интерфейсов RS232-TTL

Предназначен для преобразования сигналов интерфейса RS-232 в сигналы последовательного интерфейса с уровнями 5В TTL/CMOS. В ИСО "Орион" используется для подключения радиопередатчика ATS100 радиосистемы передачи извещений LARS или радиопередатчика TRX-150 радиосистемы "Орион Радио" к пульту "С2000М" с целью радиомониторинга охраняемых объектов.

Преобразование уровней двух сигналов цифрового последовательного интерфейса: одного из RS-232 в 5В TTL/CMOS, одного из 5В TTL/CMOS в RS-232
Индикация передачи данных

НАИМЕНОВАНИЕ ПАРАМЕТРА	ЗНАЧЕНИЕ ПАРАМЕТРА
Питание прибора	от источника постоянного тока
Напряжение питания	от 9 до 15 В
Потребляемый ток, не более	20 мА
Скорость передачи, не более	115200 бит/с
Длина линии RS-232, не более	20 м
Рабочий диапазон температур	от -30 до +50°C
Степень защиты оболочкой	IР40
Габаритные размеры	56х38х20 мм
Тип подключения к прибору	клеммная колодка под винт, провод от 0,35 до 1,5 мм²

Документация

Этикетка RS232-TTL (177 Кб)

Наименование	Цена (руб.)
Преобразователь интерфейсов RS232-TTL, шт.	409	купить
