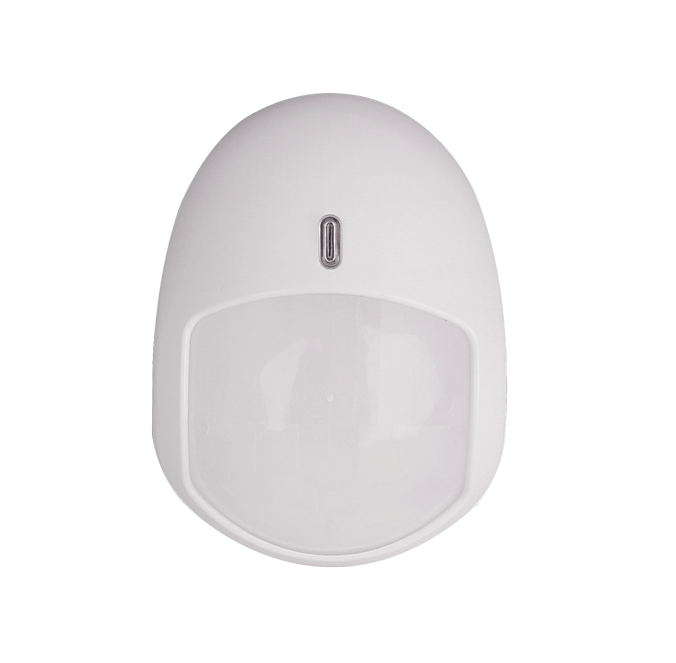

Извещатель охранный оптико-электронный Фотон-18, Фотон-18А, Фотон-18Б, Фотон-18Д

Извещатель Фотон-18, Фотон-18А, Фотон-18Б инфракрасный пассивный оптико-электронный, взрывозащищенное исполнение, маркировка 0ExiaIIВТ6Х, дальность 12 м (объем), 20 м (линейн.), 15 м (поверх.), -30 … +50 °С, кронштейн в комплекте поставки.
Извещатель Фотон-18Д объемный инфракрасный пассивный оптико-электронный с помехозащищенностью от животных весом до 10 кг, взрывозащищенное исполнение, маркировка 0ExiaIIBТ6Х, дальность 12 м, -30…+50°С, IP41, кронштейн в комплекте поставки.

Предназначен для обнаружения проникновения в охраняемое пространство взрывоопасных зон закрытого помещения.

Особенности:

три зоны обнаружения формируются тремя типами линз Френеля: объемная - "Фотон-18" ИО409-40, линейная - "Фотон-18А" ИО209-30, поверхностная - "Фотон-18Б" ИО319-18, объемная зона с устойчивостью к животным весом до 10 кг - "Фотон-18Д" ИО409-53
микропроцессорная обработка сигналa

НАИМЕНОВАНИЕ ПАРАМЕТРА	ЗНАЧЕНИЕ ПАРАМЕТРА
Маркировка взрывозащиты	0ExiaIIВT6X
Напряжение питания	от 9 до 14 В
Ток потребления	не более 10 мА
Дальность действия (зона обнаружения)	12 м (объемная); 20 м (линейная); 15 м (поверхностная); 10 м (объемная "Фотон-18Д")
Габаритные размеры	100х73х54,5 мм
Масса	не более 0,1 кг
Степень защиты оболочки	IP41
Диапазон рабочих температур	минус 30 … +50 °С

Сертификаты

Сертификат соответствия ТР Таможенного союза (2 Mб)

Документация

Инструкция по установке и эксплуатации Фотон-18Д (677 Кб)

Инструкция по установке и эксплуатации Фотон-18Б (648 Кб)

Инструкция по установке и эксплуатации Фотон-18А (703 Кб)

Инструкция по установке и эксплуатации Фотон-18 (618 Кб)
