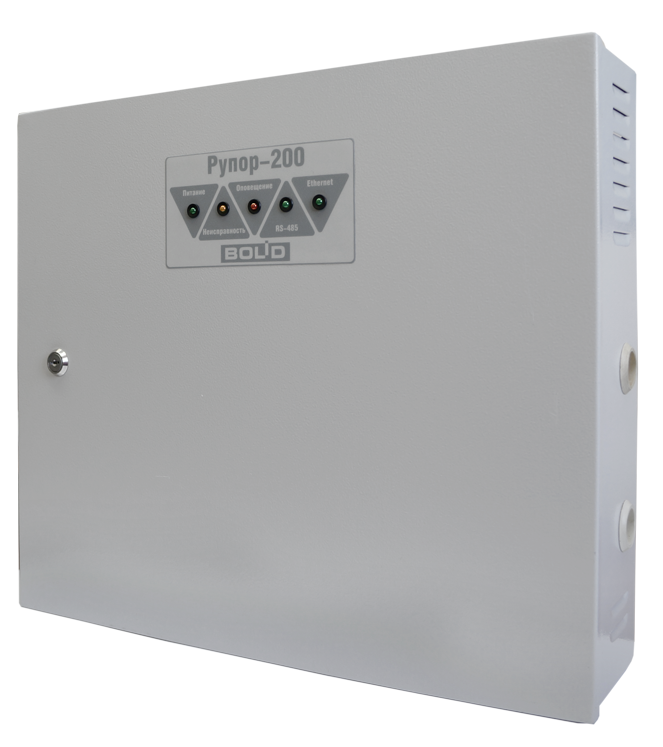

Модуль речевого оповещения Рупор-200

Модуль речевого оповещения "Рупор-200" предназначен для воспроизведения записанных в модуль или трансляции внешних речевых сообщений о действиях, направленных на обеспечение безопасности и оповещения при возникновении пожара и других чрезвычайных ситуаций. Модуль речевого оповещения "Рупор-200" предназначен для работы в составе ИСО "Орион".

Модуль речевого оповещения "Рупор-200" предназначен для построения систем оповещения и управления эвакуацией (СОУЭ) 3-го, а при использовании совместно с комплексом "Рупор-Диспетчер" — 4-го и 5-го типов по классификации СП 3.13130.2009
Включение модуля в режим передачи сигналов оповещения осуществляется по команде от сетевого контроллера ИСО "Орион"
Воспроизводит речевые сообщения согласно их приоритетам (прерывание одного оповещения более приоритетным, поочерёдное воспроизведение сообщений с одинаковым приоритетом), обеспечивая возможность корректировки порядка эвакуации с учетом направления распространении пожара
Обеспечивает программирование ряда параметров: пауз между речевыми сообщениями, преамбулы речевого оповещения (звукового сигнала для привлечения внимания), самих речевых сообщений, а также приоритета оповещения
Для трансляции сигналов ГО и ЧС модуль оборудован линейным входом и входом запуска внешнего оповещения (управляющий сигнал на данном входе имеет наивысший приоритет при передаче сигналов оповещения)
Модуль может использоваться для трансляции музыки, а также рекламных и служебных сообщений (предварительно записанных или переданных с помощью микрофона)
Модуль поддерживает потоковое вещание с помощью программного обеспечения "Аудио Сервер" или любой программы, поддерживающей потоковое вещание, для этих целей модуль оборудован портом Ethernet
Имеет контроль вскрытия корпуса прибора, целостности каналов оповещения и питания
В качестве исполнительных элементов речевого оповещения применяются высокоомные акустические модули (с входными трансформаторами), рассчитанными на напряжение не менее 100 В
Максимальная суммарная мощность подключаемых акустических модулей составляет 200 Вт

Таблица совместимости акустических модулей сторонних производителей

Совместимы	Не совместимы
INTER-M Bosch JEDIA ROXTON МЕТА Арсенал Безопасности APart Inkel ABK AMC VOLTA MKV JDM LPA Эридан Эталон Спецприбор Спектрон ТПП Yamaha	Октава Оникс Омега System Sensor АТЭКС-ЭЛЕКТРО Сибирский Арсенал

НАИМЕНОВАНИЕ ПАРАМЕТРА	ЗНАЧЕНИЕ ПАРАМЕТРА
Количество каналов оповещения	2 параллельных
Номинальная суммарная выходная мощность усилителей	200 Вт
Подключаемые акустические модули	высокоомные акустические модули (с входными трансформаторами), рассчитанными на напряжение не менее 100 В
Максимальная длина линии оповещения	200 м
Общая продолжительность одного или нескольких различных речевых сообщений	до 400 с, при записи сообщений в формате МР3
Количество звуковых фрагментов	до 255
Количество сценариев оповещения	до 255
Диапазон воспроизводимых частот речевого оповещения (по электрическому тракту)	от 100 до 16000 Гц
Время задержки начала оповещения	0 до 2 ч 16 мин с шагом 1 с
Настройка времени оповещения	от 1 с до 2 ч 16 мин или без ограничения по времени
Максимальное действующее напряжение входного сигнала линейного входа	0,775 В
Входное сопротивление линейного входа	не менее 10 кОм
Тип входа запуска внешнего оповещения	контакт на замыкание
Световая индикация на лицевой панели	5 светодиодных индикаторов
Датчик вскрытия корпуса	микропереключатель
Коммуникационный порт (для работы в ИСО «Орион»)	RS-485, протокол Орион
Энергонезависимый буфер событий модуля	не менее 300 событий
Коммуникационный порт (для работы с ПО "Аудио Сервер")	RJ-45 Ethernet
Основной источник питания	220В/50 Гц
Резервный источник питания	2 аккумуляторные батареи 12 В, 17 А•ч
Время работы прибора от встроенного источника резервного электропитания в дежурном режиме, не менее	24 ч
Время работы прибора от встроенного источника резервного электропитания в режиме оповещения, не менее	5 ч
Рабочий диапазон температур	от 0 до +40 °C
Габаритные размеры, не более	450x400x120 мм
Масса прибора (с аккумуляторной батареей)	не более 17 кг
Степень защиты оболочки корпуса прибора	IP30
Средний срок службы	10 лет
Программирование модуля	ПО «Аудио Сервер»
Тип монтажа	навесной

Прошивки

Изменение прошивки осуществляется при помощи программы ПО «Аудио сервер».
Описание процедуры обновления прошивки приведено в "Справке программы".

Версия прошивки	Содержание отличий	Начало выпуска
Прошивка вер. 2.00 (52 Кб)	Переработка ПО в связи со сменой процессора Введена возможность отключения контроля линий оповещения Введен дополнительный режим контроля одной линии оповещения Введена возможность настройки индикации неисправности интерфейса RS-485 Введена функция тестирования индикации на крышке модуля Важно! Прошивка не предназначена для обновления приборов с версией прошивки 1.0х	01.11.2016
Прошивка версии 1.0.47 (39 Кб)	Первая серийная прошивка	01.05.2013
Заводской образ звуковой памяти Рупор-200 (220 Кб)		01.05.2013

Наименование	Цена (руб.)
Модуль речевого оповещения "Рупор-200", шт.	23 045	купить
