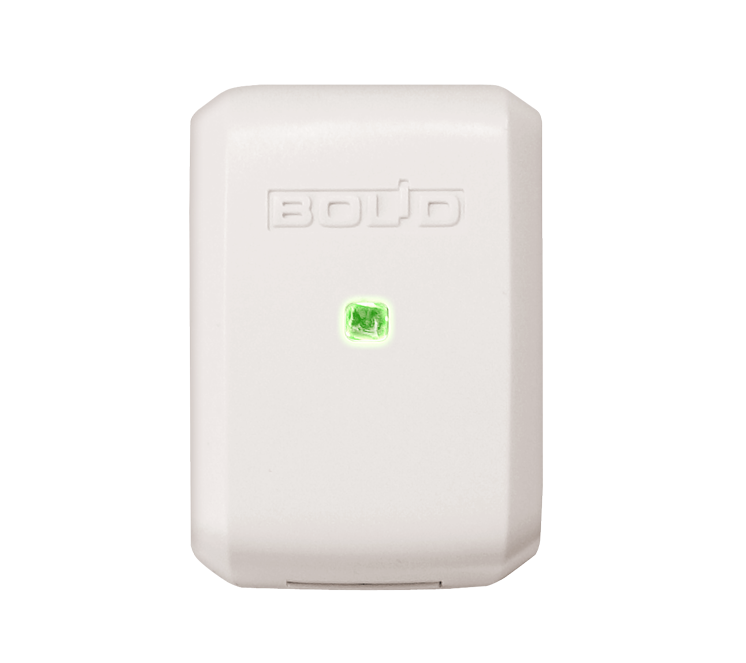

Модуль преобразователя МП 24/5В

Предназначен для питания волоконно-оптических преобразователей типа Ethernet-FX-MM, Ethernet-FX-SM40, Ethernet-FX-SM40SA, Ethernet-FX-SM40SB, RS-FX-MM, RS-FX-SM40 и других устройств, требующих электропитания напряжением 5В постоянного тока при совместной работе с резервированными источниками питания РИП-12 и РИП-24 или им подобными.

Фильтрация входных и выходных высокочастотных шумов - возможность питания аппаратуры с чувствительными приемниками
Защита с автоматическим восстановлением работоспособности:
- от перегрузок и коротких замыканий выхода
- от "переполюсовки" и бросков входного напряжения
Миниатюрный пластиковый корпус для размещения внутри запитываемого оборудования
Тепловая защита контроллера питания
Высокий КПД

НАИМЕНОВАНИЕ ПАРАМЕТРА	ЗНАЧЕНИЕ ПАРАМЕТРА
Диапазон входного напряжения постоянного тока	от 10 до 30 В
Номинальное выходное напряжение	5±0,25 В
Максимальный ток нагрузки	0,8 А
Мощность потребления от источника входного напряжения, не более	7 Вт
Пульсации выходного напряжения (двойная амплитуда) при максимальном токе нагрузки, не более	50 мВ
Диапазон рабочих температур	от минус 30 до +50 °C
Габаритные размеры МП	не более - 55×38×20 мм
Масса МП	не более 0,1 кг
Тип монтажа	1) настенный навесной, 2) внутри устройств или корпуса РИП на "липучке"
Тип подключения	клеммные колодки под винт. сечение провода 0,2…2,5 кв.мм
