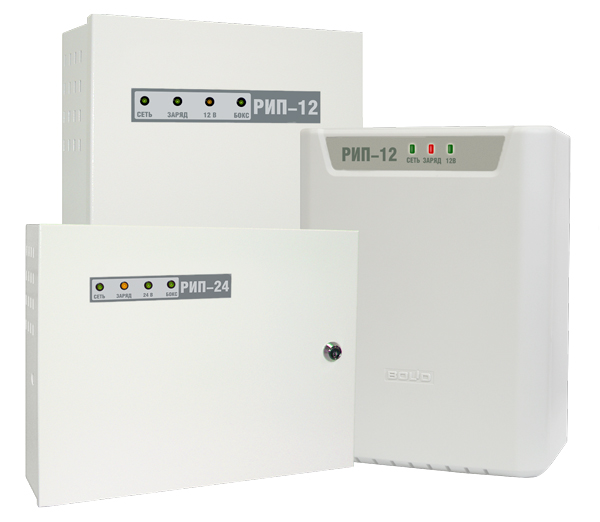

Резервированные источники питания РИП-12 исп.01 (РИП-12-3/17М1), РИП-12 исп.18 (РИП-12-3/17П1), РИП-12 исп. 02, РИП-12 исп. 03, РИП-12 исп. 04, РИП-12 исп. 05, РИП-12-1/7П2 (РИП-12 исп.11), РИП-24 исп.01 (РИП-24-3/7М4), РИП-24 исп. 02, РИП-24 исп. 04

ХАРАКТЕРИСТИКИ И ПАРАМЕТРЫ		РИП с выходным напряжением 12 В
		РИП-12 исп.01 (РИП-12-3/17М1)	РИП-12 исп.18 (РИП-12-3/17П1)	РИП-12 исп.02 (РИП-12-2/7М1)	РИП-12 исп.03 (РИП-12-1/7М2)	РИП-12 исп.04 (РИП-12-2/7М2)	РИП-12 исп.05 (РИП-12-8/17М1)	РИП-12-1/7П2 (РИП-12 исп.11)
Напряжение в сети, В		150-250	150-250	187-242	187-242	187-242	150-250	150-250
Выходное напряжение, В	при питании от сети	13,6±0,6	13,6±0,6	13,6±0,6	13,6±0,6	13,6±0,6	13,6±0,6	13,6±0,6
	при питании от АБ	10…13,6	10…13,6	10…13,6	9,5…13,6	10…13,6	10…13,6	10…13,6
Номинальный выходной ток, А		3	3	2	1	2	8	1
Максимальный выходной ток, А (2 мин)		4	4	3	2	3	10	1,5
Двойная амплитуда пульсаций выходного напряжения, мВ, не более		120	120	20	30	20	200	100
Емкость АБ, А·ч		17*	17*	7	7	7 или 4	17*	7
Наличие звукового сигнализатора		+	+	+	-	+	+	-
Количество индикаторов		3	3	3	3	3	3	3
Наличие выхода «Авария сети» (открытый коллектор «ОК»)		+	+	+	-	+	+	+
Контроль напряжения АБ, индикация заряда		+	+	+	-	+	+	+
Защита от превышения выходного напряжения		2 ступени	2 ступени	есть	нет	есть	2 ступени	есть
Подключение РИП (сечение провода мм2):
К сети		0,75…2,5
К нагрузке		0,5…2,5
Диапазон рабочих температур		от минус 10 до + 40 °C
Относительная влажность		до 90% при +25 °C
Корпус		Металл IP30	Пластик IP30	Металл IP30	Металл IP20	Металл IP20	Металл IP30	Пластик IP30
Габариты, мм		255х310х85	230х320х110	255х310х85	200х220х80	200х220х80	255х310х85	165х211х89
Масса без АБ, кг, не более		2,5	1,5	2,5	2,5	2,5	2,5	0,6
Подключение РИП (сечение проводов)		к сети 220 В: 0,75…2,5 кв.мм; к нагрузке, выходу «ОК»: 0,5…2,5 кв.мм
Тип монтажа		Настенный, навесной

* - РИП-12 исп.01 (РИП-12-3/17М1), РИП-12 исп.18 (РИП-12-3/17П1), РИП-12 исп.05 (РИП-12-8/17М1) позволяют подключение дополнительных внешних аккумуляторов ёмкостью 17А·ч (2 шт. размещаются в Бокс-12 исп.0 (Бокс-12/34М5)) для увеличения времени работы в резервном режиме

ХАРАКТЕРИСТИКИ И ПАРАМЕТРЫ	РИП с выходным напряжением 24 В
	РИП-24 исп.01 (РИП-24-3/7М4)	РИП-24 исп.02 (РИП-24-1/7М4)	РИП-24 исп.04 (РИП-24-1/7М2)
Выходное напряжение, В	27±1,2	27±1,2	27±1,2
	20…27	20…27	20…27
Номинальный выходной ток, А	3	1	1
Максимальный выходной ток, А (2 мин)	4	1,5	1,5
Двойная амплитуда пульсаций выходного напряжения, мВ, не более	30	30	30
Рекомендуемая емкость АБ, А·ч	2×7*	2×7	2×4,5
Наличие звукового сигнализатора	+	+	+
Количество индикаторов	3	3	3
Наличие выхода «Авария сети» (открытый коллектор)	+	+	+
Контроль напряжения АБ, индикация заряда	+	+	+
Защита от превышения выходного напряжения	есть	есть	есть
Подключение РИП (сечение провода мм2):
К сети	0,75…2,5
К нагрузке	0,5…2,5
Диапазон рабочих температур	от минус 10 до + 40 °C
Относительная влажность	до 90% при +25 °C
Корпус	Металл IP30	Металл IP30	Металл IP20
Габариты, мм	340х270х100	340х270х100	200х220х80
Масса без АБ, кг, не более	6	6	3
Подключение РИП(сечение проводов )	к сети 220 В: 0,75…2,5 кв.мм; к нагрузке, выходу «ОК»: 0,5…2,5 кв.мм
Тип монтажа	Настенный, навесной

* - РИП-24 исп.01 (РИП-24-3/7М4) позволяет подключение дополнительных внешних аккумуляторов ёмкостью 17 А·ч (2 шт. размещаются в Бокс-24 исп.0 (Бокс-24/17М5)) для увеличения времени работы в резервном режиме
