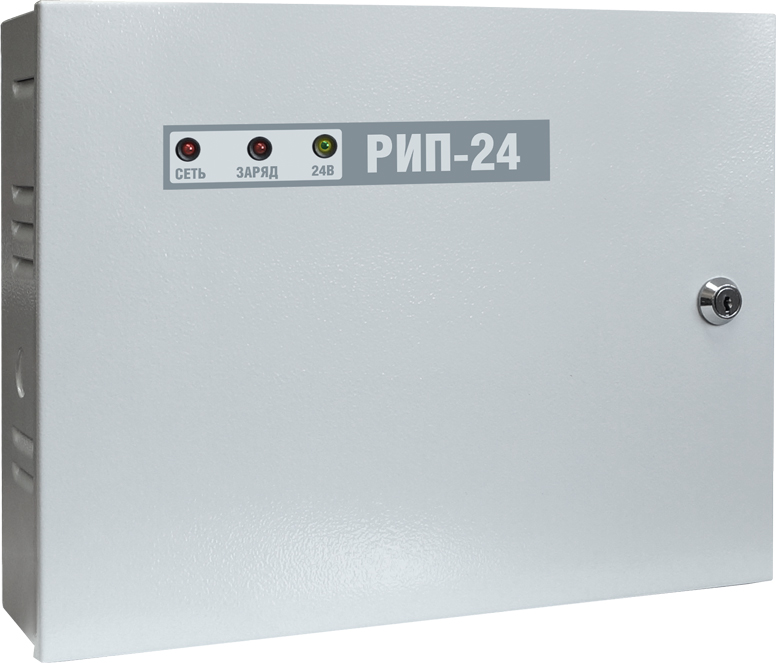

Резервированный источник питания РИП-24 исп.11 (РИП-24-3/7М4-Р)

Соответствуют "Техническому регламенту о требованиях пожарной безопасности" (Федеральный закон от 22.07.2008 №123-ФЗ) и сертифицированы по ГОСТ Р 53325-2009 п.5: "Источники 1-й категории надежности электроснабжения средств противопожарной защиты".

• Защита с автоматическим восстановлением работоспособности:
  • от превышения выходного напряжения
  • от перегрузок по выходу
  • от «переполюсовки» аккумуляторных батарей (АБ)
  • от замыкания клемм подключения АБ
• Контроль:
  • сетевого напряжения
  • величины выходного напряжения
  • величины напряжения АБ
• Передача информации о неисправности или отклонении напряжений от нормы с помощью реле
• Световая индикация и звуковая сигнализация:
  • наличие сетевого напряжения в сети
  • короткое замыкание или перегрузка по выходу
  • заряд АБ
  • отключение АБ при её разряде
  • отключение выхода РИП
• Контроль вскрытия корпуса

НАИМЕНОВАНИЕ ПАРАМЕТРА		ЗНАЧЕНИЕ ПАРАМЕТРА
Напряжение в сети, В		150 - 253
Выходное напряжение, В	при питании от сети	27,2±0,6
	при питании от АБ	20…27
Номинальный выходной ток, А		3
Максимальный выходной ток, А (не менее 2 мин)		4
Максимальная мощность потребляемая от сети, В•А		200
Собственный ток потребляемый от АБ, мА, не более		30
Защита от превышения выходного напряжения		+
Емкость АБ, А·ч		2х7*
Звуковой сигнализатор		+
Возможность отключения звука		+
Количество индикаторов		3
Датчик вскрытия корпуса		+
Количество релейных выходов		3 (оптореле)
Максимальные напряжение и ток коммутации		80 В, 100 мА
Время технической готовности		Не более 6 с
Диапазон рабочих температур		от минус 10 до + 40 °C
Относительная влажность		до 90% при +25 °C
Средний срок службы		10 лет
Тип корпуса, степень защиты (IP)		М4 (IP30)
Корпус		Металл IP30
Габариты (ШхВхГ), мм		340х270х100
Масса без АБ		2,5
Подключение РИП(сечение проводов кв.мм)		РИП-24 исп.11
к сети		0,75…2,5
к нагрузке		0,5…2,5
к реле		0,2…2,5
к датчику вскрытия		0,5…2,5
Тип монтажа		Настенный, навесной

* - «РИП-24-3/7М4-Р (РИП-24 исп.11)», позволяют подключение дополнительных внешних аккумуляторов емкостью 17 А.ч (2 шт. размещаются в «Бокс-24 исп.0 (Бокс 2х17Ач-24В)») для увеличения времени работы в резервном режиме
