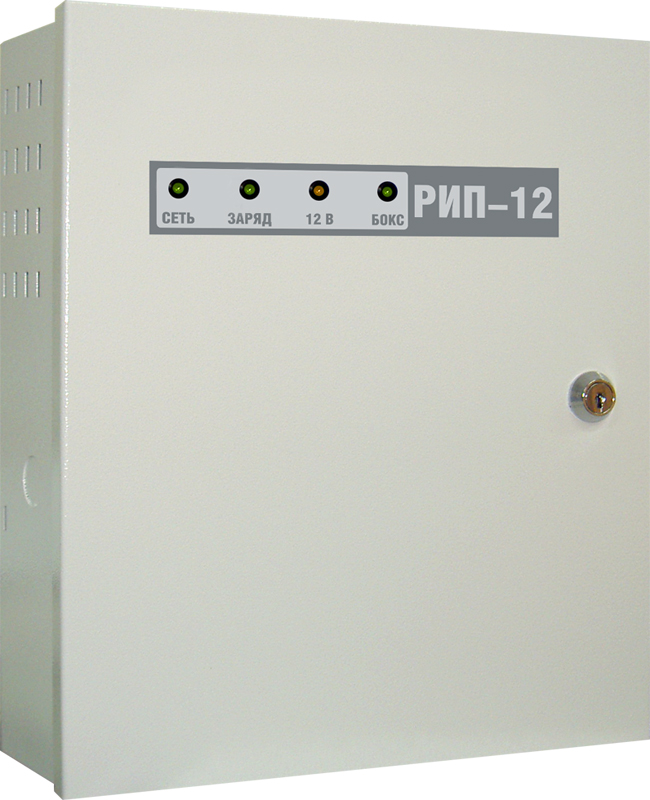

Резервированный источник РИП-12 исп.17 (РИП-12-8/17М1-Р)

Предназначены для питания технических средств пожарной автоматики и других слаботочных систем.
Обеспечивают длительное время резервирования при подключении дополнительных аккумуляторных батарей установленных в Бокс ("Бокс-12/34М4-Р", "Бокс-24/17М4-Р") с индивидуальным контролем состояния батарей. Осуществляют контроль входного и выходного напряжения, напряжения на аккумуляторных батареях и передачу информации с помощью релейных выходов.

Передача команд по интерфейсу на тестирование аккумуляторных батарей (АБ), установленных в «Бокс», и прием сообщений об их наличии и индивидуальном состоянии
Защита с автоматическим восстановлением работоспособности:
- от превышения выходного напряжения
- от перегрузок по выходу
- от «переполюсовки» АБ
- от замыкания клемм подключения АБ
Контроль:
- сетевого напряжения
- величины выходного напряжения
- величины напряжения АБ и их состояния
- связи с Боксом по интерфейсу
Передача информации о неисправности или отклонении напряжений от нормы с помощью реле
Световая индикация и звуковая сигнализация:
- наличие сетевого напряжения в сети
- короткое замыкание или перегрузка по выходу
- заряд АБ
- отключение АБ при ее разряде
- отключение выхода РИП
- потери связи с Боксом
Возможность конфигурирования работы Бокса и отключения звука с помощью кнопки на плате
Возможность контроля вскрытия корпуса

НАИМЕНОВАНИЕ ПАРАМЕТРА		ЗНАЧЕНИЕ ПАРАМЕТРА
Напряжение в сети, В		150 - 250
Выходное напряжение, В	при питании от сети	13,6±0,6
Выходное напряжение, В	при питании от АБ	10...13,6
Номинальный выходной ток, А		8
Максимальный выходной ток, А (2 мин)		10
Максимальная мощность потребляемая от сети, В•А		225
Собственный ток потребляемый от АБ, мА, не более		90
Защита от превышения выходного напряжения		+ *
Емкость АБ, А·ч		34 (12В, 17Ач – 2шт.) устанавливаются в Бокс-12/34М4-Р (Бокс-12 исп.01)
Емкость дополнительных АБ, А*ч
Звуковой сигнализатор		+
Возможность отключения звука		+
Количество индикаторов		4 «СЕТЬ», «ЗАРЯД», «12В», «БОКС»
Датчик вскрытия корпуса		+
Количество релейных выходов		3 (оптореле)
Максимальное напряжение и ток коммутации		80 В, 50 мА
Время технической готовности		Не более 6 с, при совместной работе с Боксом не более 3 мин.
Диапазон рабочих температур		от минус 10 до + 40°C
Относительная влажность		до 90% при +25°C
Средний срок службы		10 лет
Корпус		Металл IP30
Габариты, мм		255х310х85
Масса без АБ, кг, не более		2,5
Подключение РИП (сечение проводов кв.мм)	к сети	0,75…2,5
	к нагрузке	0,5…2,5
	к реле	0,2…2,5
	к датчику вскрытия	0,5…2,5

* - дополнительная тиристорная защита для подавления внешних выбросов большой энергии и перенапряжений на выходной шире питания
