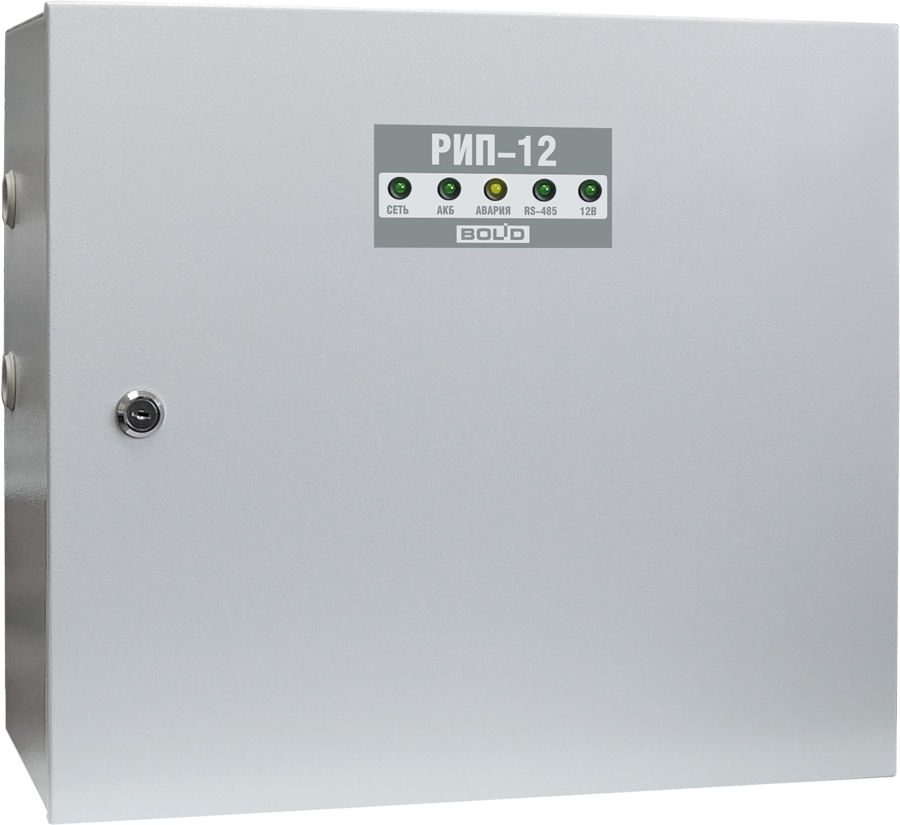

Резервированный источник питания аппаратуры ОПС РИП-12 исп.56 (РИП-12-6/80М3-Р-RS)
РИП-12 исп.56 (РИП-12-6/80М3-Р-RS)
Предназначен для питания извещателей, приборов ОПС, СКУД и пожарной автоматики в составе ИСО "Орион". Соответствуют Техническому регламенту и сертифицированы по ГОСТ Р 53325-2012.
В ИСО "Орион" РИП-12 исп.56 (РИП-12-6/80М3-Р-RS) взаимодействует с пультом "С2000M" или АРМ "Орион Про", передает данные и получает команды управления по интерфейсу RS-485.
- Передача событий на пульт "С2000М" или АРМ "Орион Про":
- "Сброс прибора" (при включении питания РИП);
- "Авария сети" (сетевое напряжение питания ниже 150 В или выше 250 В);
- "Восстановление сети" (сетевое напряжение питания в пределах 150…250 В);
- "Перегрузка источника питания" (выходной ток РИП более 7,5 А);
- "Перегрузка источника устранена" (выходной ток РИП менее 7,5 А);
- "Неисправность ЗУ" (ЗУ не обеспечивает напряжение и ток для заряда батареи в заданных пределах);
- "Восстановление ЗУ" (ЗУ обеспечивает напряжение и ток для заряда батареи в заданных пределах);
- "Неисправность источника питания" (при подключённом сетевом напряжении РИП не обеспечивает выполнение п. 1.2.3);
- "Восстановление питания" (при подключённом сетевом напряжении РИП обеспечивает выполнение п. 1.2.3);
- "Неисправность батареи" (напряжение на батарее ниже 7 В или не подключена);
- "Ошибка теста АБ" (внутреннее сопротивление батареи выше предельно допустимого – требуется замена или техническое обслуживание);
- "Разряд батареи" (напряжение на батарее ниже 11 В, при отсутствии сетевого напряжения);
- "Требуется обслуживание" (время наработки батареи истекло, требуется заменить батарею);
- "Восстановление батареи" (напряжение батареи выше 10 В, заряд батареи возможен);
- "Тревога взлома" (корпус РИП открыт);
- "Восстановление зоны контроля взлома" (корпус РИП закрыт);
- "Отключение выходного напряжения" (РИП отключил выходное напряжение при отсутствии напряжения в сети и разряде батареи).
- "Подключение выходного напряжения" (РИП подключил выходное напряжение при появлении напряжения в сети).
- Измерение и передача данных по запросу от "С2000М" или АРМ "Орион Про":
- Напряжение в сети;
- Напряжение на каждой АБ;
- Напряжение на выходе;
- Ток нагрузки;
- Температуры внутри корпуса РИП.
- Расширенный диапазон входного напряжения сети.
- Защита с автоматическим восстановлением работоспособности от:
- Превышения выходного напряжения;
- Перегрузок по выходу;
- "Переполюсовки" АБ;
- Замыкания клемм подключения АБ.
- Интеллектуальный контроль каждой аккумуляторной батареи и управление их зарядом:
- Автоматическая проверка состояния каждой АБ тестовой нагрузкой;
- Измерение общей емкости установленных АБ;
- Расчет времени работы в резервном режиме с учетом реального тока нагрузки и степени заряда;
- Программируемый таймер-счетчик времени наработки АБ;
- Отключение АБ при ее разряде и превышении допустимого напряжения;
- Контроль тока и напряжения зарядного устройства (ЗУ).
- Световая индикация и звуковая сигнализация:
- Наличие сетевого напряжения;
- Выход сетевого напряжения за пределы нормы (ниже 150 В или выше 250 В);
- Наличие или нарушение связи по интерфейсу RS-485;
- Короткое замыкание или перегрузка по выходу;
- Заряд АБ;
- Необходимость замены АБ или проведения технического обслуживания;
- Отключение АБ при ее разряде;
- Неисправность ЗУ;
- Отключение выхода РИП в аварийных ситуациях.
- Энергонезависимый буфер событий.
- Релейный выход для сигнала "Неисправность".
- Конфигурирование параметров РИП: изменение сетевого адреса, времени задержек передачи событий, времени управления реле, корректировка показаний сетевого вольтметра, отключения событий по АКБ с помощью программы UPROG.
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА |
|---|
| Напряжение сети | (150...250) В |
| Выходное напряжение | при питании от сети | (13,6±0,6) В |
| при питании от АБ | (9,5...13,5) В |
| Номинальный выходной ток | 6 А |
| Максимальный выходной ток (10 мин.) | 8 А |
| Максимальная мощность, потребляемая от сети | 225 ВА |
| Собственный ток потребления от АБ | не более 70 мА |
| Емкость АБ | 2х40 А.ч |
| Световая индикация | 5 светодиодных индикаторов для отображения режимов работы и неисправностей |
| Встроенный звуковой сигнализатор | есть |
| Датчик вскрытия корпуса | есть |
| Интерфейс | RS-485, протокол Орион |
| Буфер событий | 95 событий |
| Релейный выход ("Неисправность") | 1 шт., оптореле |
| Максимальные напряжение и ток коммутации реле | 80 В, 50 мА |
| Время технической готовности | не более 6 с |
| Рабочий диапазон температур | от -10 до +40 °C |
| Относительная влажность | до 90% при +25 °C |
| Тип корпуса, степень защиты (IP) | M3 (IР30) |
| Габаритные размеры | не более 450х400х210 мм |
| Масса РИП с двумя батареями DTM1240 | не более 36 кг |
| Средний срок службы | 10 лет |
| Программирование РИП | Программа UProg.exe |
| Подключение к ПК при программировании | Через интерфейс RS-485 с помощью преобразователя интерфейсов |
| Тип подключения к РИП | Клеммные колодки под винт
Подключение к сети: провод 0,75…2,5 кв.мм
Подключение нагрузки: провод 0,5…2,5 кв.мм
Подключение RS-485, реле К1: провод 0,2…2,5 кв.мм |
| Тип монтажа | настенный, навесной |
