Описание системы АРМ "Ресурс"

Система автоматизированного учета расхода "Ресурс" предназначена для измерения расхода и объема холодной и горячей воды, природного газа, количества электроэнергии и тепловой энергии.
Система обеспечивает получение, накопление, обработку, хранение, отображение и передачу информации о расходе ресурсов в системы верхнего уровня. Система может использоваться как автономно, так и совместно с интегрированной системой охраны "Орион", используя ее линии связи и приборы.
Основные области применения системы - ЖКХ и промышленные объекты.
Система сертифицирована как средство измерения.
Перечень оборудования для знакомства с системой.

Информационный канал для импульсных счётчиков

• «С2000-АСР2»: адресный счетчик расхода для 2-х приборов учета (счетчиков)
• «С2000-АСР8»: адресный счетчик расхода для 8-ми приборов учета (счетчиков)
• «С2000-КДЛ»: контроллер двухпроводной линии связи
• «С2000-ПИ», «С2000-USB», «USB-RS485»: преобразователи интерфейсов RS-232 и USB в интерфейс RS-485
• «РИП-12», «РИП-24»: резервированные источники питания на 12 или 24 В постоянного тока
• ДПЛС: двухпроводная линия связи
• RS-485: интерфейс RS-485
• ПК С АРМ «Ресурс»: персональный компьютер с установленной программой АРМ «Ресурс»
• Импульсный счетчик: любой тип импульсного счётчика с частотой импульсов не более 70 имп/с для «С2000-АСР2» и 20 имп/с для «С2000-АСР8»

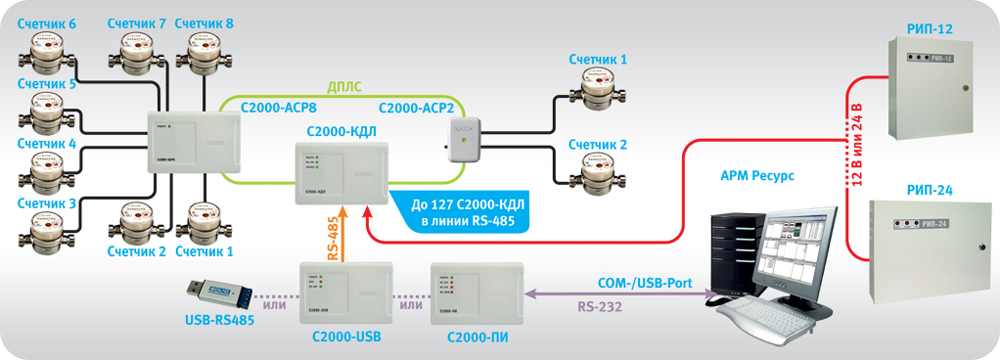

Сбор показаний с импульсных счетчиков организуется с помощью адресных счетчиков расхода «С2000-АСР2» и/или «С2000-АСР8» и контроллера двухпроводной линии связи «С2000-КДЛ». «С2000-АСР2» и «С2000-АСР8» подсчитывают импульсы от счетчиков и по адресной двухпроводной линии связи (ДПЛС) передают данные о расходе на сетевые контролеры «С2000-КДЛ». Последние могут накапливать и хранить показания счетчиков и по запросу ПО АРМ «Ресурс» передавать данные на ПК для обработки и отображения информации. Персональный компьютер с программой АРМ «Ресурс» может быть включен постоянно или подключаться по мере необходимости.

Структура информационного канала для цифровых счётчиков

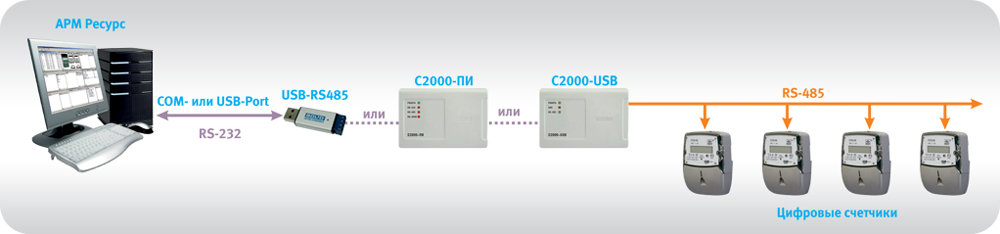

Сбор показаний цифровых счетчиков с интерфейсом RS-485 осуществляется путем подключения счетчиков к COM- или USB-порту компьютера с АРМ «Ресурс» через соответствующий преобразователь интерфейсов («С2000-ПИ», «С2000-USB» или «USB-RS485»). С помощью преобразователей интерфейсов обеспечивается передача сигналов по линии RS-485. Персональный компьютер с программой АРМ «Ресурс» может быть включен постоянно, или подключаться по мере необходимости.

• ПК С АРМ «Ресурс: персональный компьютер с установленной программой АРМ «Ресурс»
• «С2000-ПИ», «С2000-USB», «USB-RS485»: преобразователи интерфейсов RS-232 и USB в интерфейс RS-485
• RS-485: интерфейс RS-485 или другие цифровые интерфейсы со сторонними преобразователями
• Цифровые счетчики: счетчики с цифровыми интерфейсами различных производителей*:

Подключение информационных каналов к компьютеру

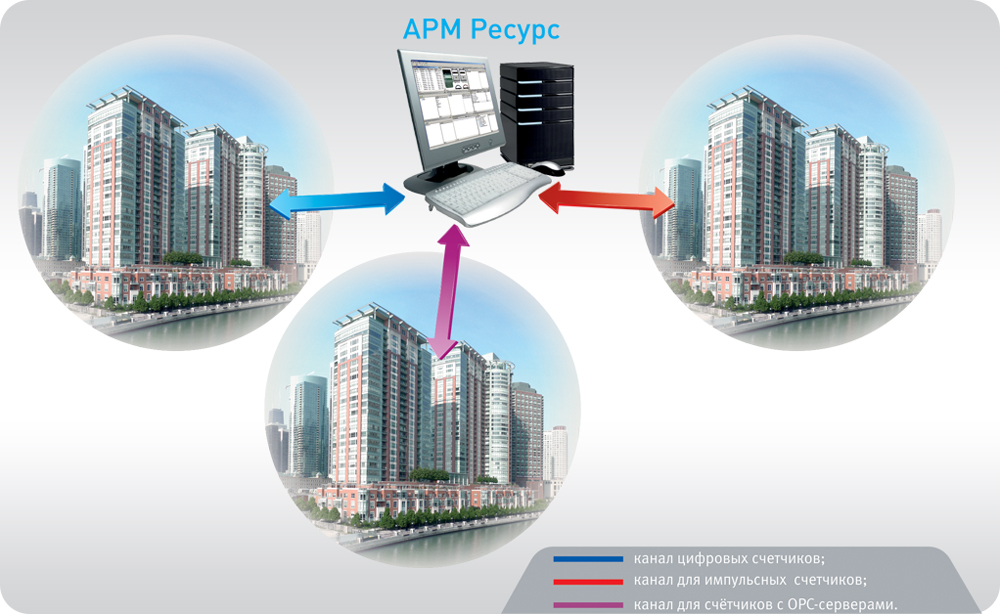

Для обработки данных со счетчиков все информационные каналы должны быть подключены к ПК с установленным АРМ «Ресурс».

• От количества территориально обособленных объектов — из-за невозможности объединения объектов одним интерфейсом RS-485
• От типа счетчиков на этих объектах — из-за обособленности каналов для импульсных и цифровых счетчиков
• От количества счетчиков одного типа на объекте — из-за ограничений емкости канала (до 250 цифровых счетчиков, 10 000 импульсных счетчиков)

Электропитание системы АРМ «Ресурс»

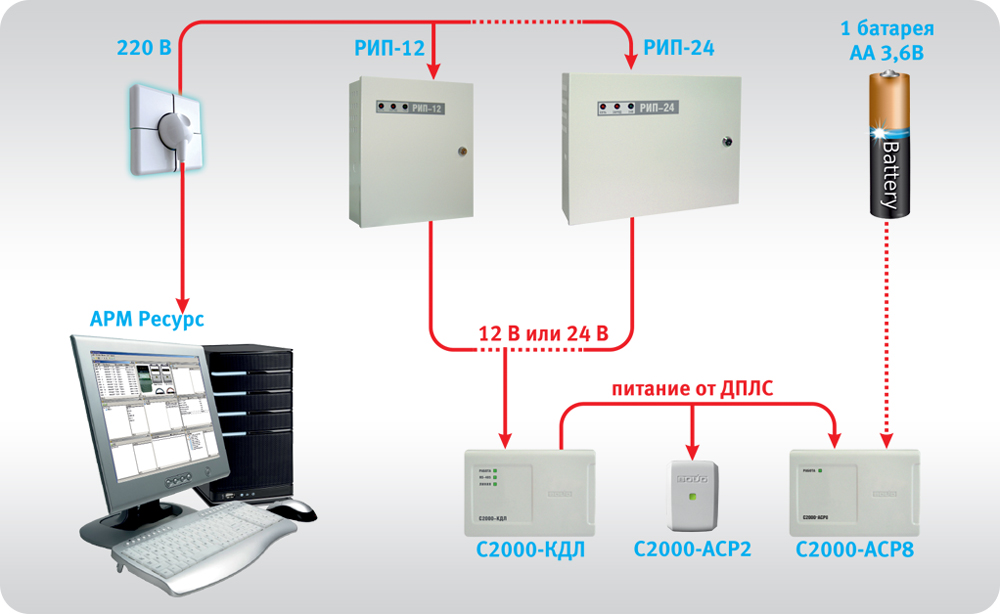

Приборы «С2000-АСР2» и «С2000-АСР8» не требуют отдельного питания и питаются от контроллера «С2000-КДЛ» по линии ДПЛС.
В приборе «С2000-АСР8» установлена резервная батарея, которая обеспечивает не менее 100 дней автономной работы в случае нарушения ДПЛС.
Контроллер «С2000-КДЛ» питается от резервированного источника питания с выходным напряжением 12 или 24 В.
Таким образом, для электропитания системы АРМ «Ресурс» достаточно обеспечить сетевым питанием персональный компьютер и резервированный источник питания.
В случае нарушения сетевого электропитания не требуется поддерживать бесперебойное питание персонального компьютера, т.к. все данные от импульсных счетчиков хранятся в памяти «С2000-КДЛ», а данные цифровых счетчиков - в памяти самих счетчиков. Емкость аккумуляторной батареи резервированного источника питания выбирается из расчета поддержания питания «С2000-КДЛ» на прогнозируемое время нарушение сетевого питания.
После восстановления сетевого электропитания (или включения ПК в случае варианта его непостоянного использования), программа АРМ «Ресурс» запросит и обновит все данные по подключенным к ПК информационным каналам.

• WEB-интерфейс для абонентов и администраторов
• Рассылка квитанций на E-mail абонентов в формате PDF
• Ведение учета потребления ресурсов (холодной и горячей воды, природного газа, электроэнергии и тепловой энергии)
• Закрепление счетчиков за потребителями (ведение лицевых счетов)
• Выписка квитанций на оплату (шаблоны квитанций формируются в MS Word)
• Сведение баланса поступления и потребления ресурсов на объекте
• Экспорт показаний счетчиков в другие системы (1C, Excel и др.)
• Контроль линии связи со счетчиками
• Ведение журнала всех изменений в системе
• Разграничение уровней доступа операторов к системе
