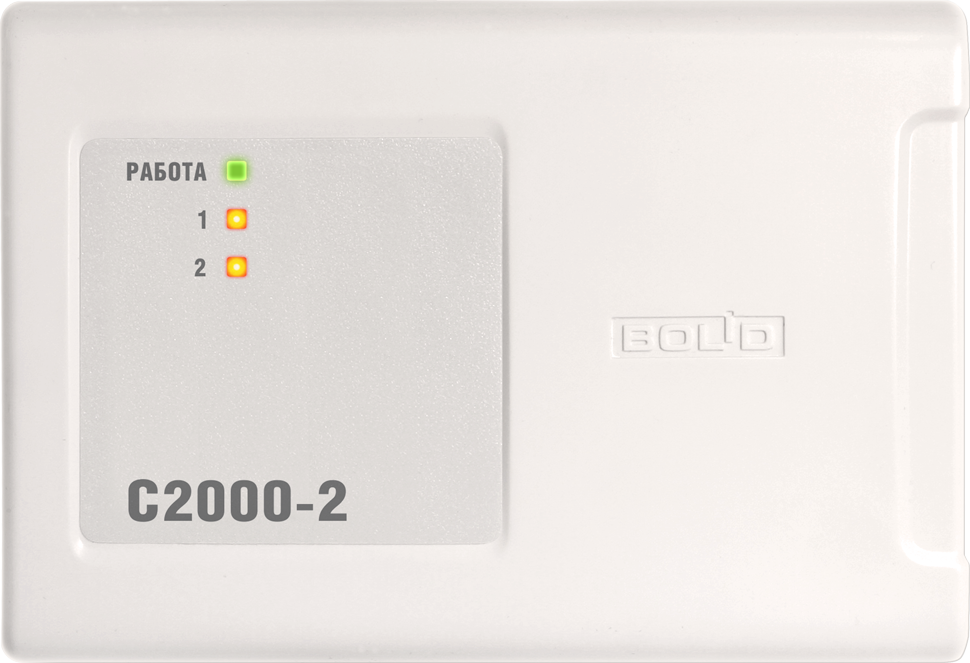

Контроллер доступа С2000-2

Предназначен для управления доступом через одну или две точки доступа путем считывания кодов предъявляемых идентификаторов (карт Proximity, ключей Touch Memory и PIN-кодов), проверки прав и ограничений доступа и замыкания (размыкания) контактов реле, управляющих запорными устройствами (электромеханическими и электромагнитными замками и защелками, турникетом, шлагбаумом). Предназначен для использования в составе системы "Орион" или автономно.

Контроль одной точки доступа на вход и на выход или двух точек доступа на вход
Разнообразные режимы работы:
- «Дверь на вход/выход»
- «Турникет»
- «Шлагбаум»
- «Шлюз»
- «Две двери на вход»
Подключение считывателей ключей Touch Memory, карт Proximity или PIN- кода с интерфейсом Touch Memory, Wiegand, ABA TRACK II и управление двухцветным светодиодом и звуковым сигнализатором считывателя
Режим запрета повторного прохода (Antipassback)
Возможность управления взятием/снятием под охрану и доступом одной Proxymity картой или ключом Touch Memory
Настраиваемый контроль взлома и блокировки двери
Программируемый временной график доступа
Встроенные энергонезависимые часы с календарем
Двойная идентификация (Proximity карта + PIN- код)
Доступ по правилу двух (трех) лиц
Доступ по коду принуждения (вер.2.20)
Синхронизация работы нескольких контроллеров
Доступ с подтверждением кнопкой
2 шлейфа охранной сигнализации (ШС1, ШС2)
Возможность использования цепей подключения датчиков открывания двери в качестве ШС3, ШС4
Встроенный звуковой сигнализатор
Управление и передача сообщений по интерфейсу RS-485 в ИСО «Орион»
Запоминание событий в буфере при потере связи по интерфейсу RS-485

НАИМЕНОВАНИЕ ПАРАМЕТРА	ЗНАЧЕНИЕ ПАРАМЕТРА
Количество внешних считывателей электронных идентификаторов (ЭИ)	2
Интерфейс подключаемых считывателей	Touch Memory, Wiegand, ABA TRACK II
Управление светодиодами считывателя	двумя светодиодами (зеленым и красным). сигнал управления "+5В КМОП" с ограничением тока при прямом подключении светодиодов на уровне 10 мА
Управление звуковым сигнализатором считывателя	есть. сигнал управления "+5В КМОП"
Объем памяти ЭИ (ключей Touch Memory или Proximity-карт)	32768
Количество уровней доступа	100
Количество окон времени (временных графиков)	100
Количество выходов (электромагнитные реле)	2
Максимальный коммутируемый ток	7А
Максимальное коммутируемое напряжение	30 В
Питание прибора	от внешнего источника постоянного тока
Напряжение питания	10,2 ÷ 15,0 В постоянного тока
Потребляемый ток	не более 120 мА
Готовность к работе после включения питания	не более 5 с
Энергонезависимый буфер событий	32768
Встроенный звуковой сигнализатор	есть
Количество радиальных неадресных шлейфов охранной сигнализации (ШС)	2 (4 при использовании цепей датчиков открывания двери в качестве ШС)
Макс. сопротивление проводов ШС без учета оконечного сопротивления	1 кОм
Допустимое сопротивление утечки между проводами ШС или каждым проводом и "землёй"	20 кОм
Подключаемые к ШС устройства
Неадресные охранные извещатели с релейным выходом	без ограничений
Датчик вскрытия корпуса	микроконтакт
Масса	не более 0,3 кг
Средний срок службы	10 лет
Программирование прибора	в программе UProg.exe
Подключение к ПК	через интерфейс RS-485 с помощью преобразователя интерфейсов
Тип монтажа	настенный навесной или на DIN-рейку
Рабочий диапазон температур	от -30 до +50 С
Относительная влажность	до 98% при +25 С
Степень защиты корпуса	IP30
Габаритные размеры	156х107х39 мм

Прошивки

Изменение прошивки осуществляется при помощи программы Orion-Prog.
Описание процедуры обновления прошивки приведено в "Справке программы".

Версия прошивки	Содержание отличий	Начало выпуска
Прошивка вер. 2.02 (121 Кб)	Исправлена ошибка версий 2.00, 2.01: Портилась конфигурация окон времени с номерами 96 – 100	—
Прошивка вер. 2.01 (119 Кб) рекомендуется Прошивка вер. 2.02 (121 Кб)	Устранена проблема несрабатывания кнопки ВЫХОД на некоторых контроллерах (некорректного определения состояния цепей DOOR1, DOOR2, EXIT1, EXIT2, Z1, Z2 или BUSY при очень малом сопротивлении цепи).	01.01.2014
Прошивка вер. 2.00 (119 Кб) рекомендуется Прошивка вер. 2.02 (121 Кб)	Добавлен вход/выход "BUSY" для синхронизации работы нескольких контроллеров и подключения датчика присутствия. Память идентификаторов увеличена до 32768 ключей. Срок действия ключей задается теперь с точностью до часов и минут. Объем буфера событий увеличен до 32768 событий. Количество уровней доступа увеличено до 100. Количество окон времени увеличено до 100. Добавлен режим прохода "с подтверждением кнопкой". Улучшена работа в режиме "Шлюз". Добавлены события об открытии и закрытии двери. Добавлена возможность использования ШС для открытия доступа и разрешения считывания. Введена настройка защиты от подбора ключей. Введен непрерывный контроль целостности памяти программ микроконтроллера с функцией автоматического восстановления.	01.05.2013
Прошивка вер. 1.21 (109 Кб)	Исправлена проблема использования кнопки ЗАПРОС ВЗЯТИЯ/СНЯТИЯ совместно со считывателями с интерфейсом Wiegand на первом канале контроллера.	01.07.2013
Прошивка вер. 1.20 (110 Кб) рекомендуется Прошивка вер. 1.21 (109 Кб)	Исправлена ошибка сетевого antipassback для ключей с номерами 256, 512, 768, 1024,…	01.01.2013
Прошивка вер. 1.15 (111 Кб) рекомендуется Прошивка вер. 1.21 (109 Кб)	Добавлен режим "Доступ разрешен". Параметры "Время на проход", "Задержка опускания шлагбаума" и "Время пребывания в шлюзе" сделаны настраиваемыми. Поддержан интерфейс Wiegand с большей частотой и меньшей длительностью импульсов. Поддержаны события о вкл./выкл. реле. Добавлена возможность регистрации проходов в режиме "Доступ открыт". Исправлена ошибка протокола ABA TRACKII на втором считывателе.	01.04.2010
Прошивка вер. 1.11 (107 Кб) рекомендуется Прошивка вер. 1.21 (109 Кб)	Появилось исполнение 01 на 8192 ключа. Исправлена ошибка antipassback при самом первом предъявлении добавленного ключа Touch Memory.	01.01.2009
Прошивка вер. 1.10 (214 Кб) рекомендуется Прошивка вер. 1.21 (109 Кб)	Изменен тип микроконтроллера. Добавлены следующие возможности: Доступ по шаблонам. Введен параметр "Длина серийного номера ключа" для совместимости считывателей разного типа и облегчения импорта списка ключей из других систем. Двойная идентификация и "правило двух (трех) лиц" при централизованном доступе и управлении разделами (под управлением АРМ "Орион Про" версии 1.11 и выше). Исправлена ошибка, не позволявшая совмещать для одного ключа локальный доступ и управление разделами.	01.08.2008
Прошивка вер. 1.25 (70 Кб)	Рекомендуется для обновления версий 1.05 – 1.09 Исправлена ошибка сетевого antipassback для ключей с номерами 256, 512, 768, 1024,… Исправлена обработка – 16-го окна времени. Исправлена ошибка разовых блокировок по antipassback некоторых ключей при добавлении новых ключей. Исправлена ошибка, проявлявшаяся при обработке 2 го считывателя в протоколе ABA TRACK II. В некоторых случаях ключи, добавленные с помощью МАСТЕР-ключа, вступали в силу не сразу – устранено.	01.01.2013
