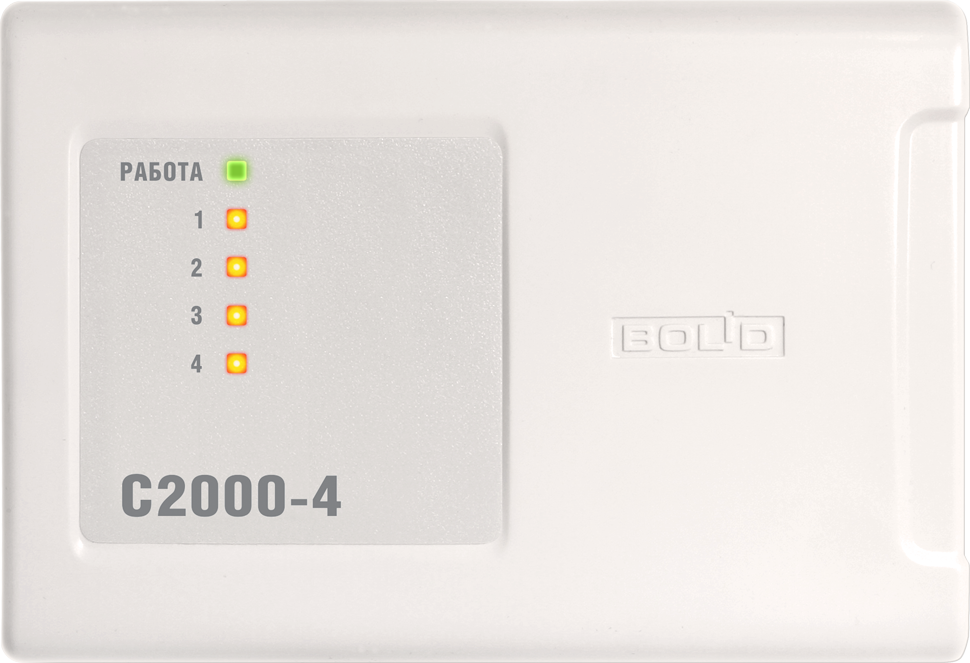

Интегрированная система охраны "Орион"Приемно-контрольные приборы с радиальными ШСБлок приемно-контрольный охранно-пожарный С2000-4
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА | |
|---|---|---|
| Количество радиальных неадресных шлейфов сигнализации (ШС) | 4 | |
| Макс. сопротивление проводов ШС без учета оконечного сопротивления | 1 кОм для охранных ШС, 100 Ом для пожарных ШС | |
| Допустимое сопротивление утечки между проводами ШС или каждым проводом и "землёй" | 20 кОм для охранных ШС, 50 кОм для пожарных ШС | |
| Подключаемые к ШС устройства | Неадресные охранные и пожарные извещатели с релейным выходом | Без ограничений |
| Неадресные охранные извещатели, питающиеся от ШС | с общим током потребления до 3 мА | |
| Неадресные пожарные извещатели, питающиеся от ШС | с общим током потребления до 3 мА (с общим током потребления до 1,2 мА при одновременном включении тепловых и дымовых извещателей) | |
| Напряжение на каждом входе ШС | 24 В ÷ 19 В при установке оконечного резистора 4,7 кОм±5% и токе потребления извещателей 0 ÷ 3 мА, 27 ± 0,5 В при обрыве ШС | |
| Ограничение тока в короткозамкнутом ШС | 26,5 мА (не более 20 мА через сработавший извещатель, при напряжении на извещателе более 6,8 В) | |
| Световая индикация тревог и неисправностей | 1 индикатор состояния блока и 4 индикатора состояния каждого из ШС | |
| Энергонезависимый буфер событий | 4088 сообщений | |
| Встроенный звуковой сигнализатор | есть | |
| Датчик вскрытия корпуса | микроконтакт | |
| Интерфейс | RS-485 | |
| Питание блока | от внешнего источника постоянного тока | |
| Напряжение блока | 10,2 ÷ 28,4 В постоянного тока | |
| Количество вводов питания | 2 | |
| Потребляемый ток | 110 – 260 мА при напряжении питания 12 В, 60 – 140 мА при напряжении питания 24 В | |
| Готовность к работе после включения питания | не более 3 с | |
| Внешний считыватель электронных идентификаторов (ЭИ) | 1 вход | |
| Интерфейс подключаемых считывателей | Touch Memory, Wiegand, ABA TRACK II | |
| Управление светодиодами считывателя | Двумя светодиодами (зеленым и красным). Сигнал управления "+5В КМОП" с ограничением тока при прямом подключении светодиодов на уровне 10 мА | |
| Управление звуковым сигнализатором считывателя | Есть. Сигнал управления "+5В КМОП" | |
| Объем памяти ЭИ (ключей Touch Memory или Proximity-карт) | 4096 | |
| Выходы | 4 шт. | |
| Электромагнитные реле | 2 шт.: 30 В, 7 А, 100 Вт постоянного тока | |
| Ключи (транзисторные) | 2 шт.: 12 или 24 В (определяется напряжением питания блока), 1 А, с контролем цепей подключения нагрузки на обрыв и короткое замыкание, (ток контроля 1,0 мА), защита от перегрузки по току | |
| Рабочий диапазон температур | от -40 до +50 °C | |
| Относительная влажность | до 98% при +25 °C | |
| Степень защиты корпуса | IР30 | |
| Габаритные размеры | 156×107×39 мм | |
| Вес блока | не более 0,3 кг | |
| Средний срок службы | 10 лет | |
| Программирование блока | программа UProg.exe | |
| Подключение к ПК | через интерфейс RS-485 с помощью преобразователя интерфейсов | |
| Тип монтажа | настенный навесной или на DIN-рейку | |
Сертификат соответствия (540 Кб)
Сертификат соответствия Республиканского центра сертификации МЧС Республики Беларусь (1 Mб)
Сертификат соответствия Республиканского центра сертификации МЧС Республики Беларусь (731 Кб)
Письмо ФГБУ ВНИИПО МЧС России "О монтаже приборов пожарной сигнализации" (4 Mб)
Декларация о соответствии требованиям Таможенного Союза (286 Кб)
Сводный список сертификатов продукции (328 Кб)
Письмо о сроках действия сертификатов (2 Mб)
Разрешение на применение ИСО "Орион", Казахстан (479 Кб)
Руководство по эксплуатации вер. 3.50 (2 Mб)
Справочник монтажника (13 Mб)
Паспорт С2000-4 (187 Кб)
Руководство по эксплуатации С2000-4 вер. 3.01 (928 Кб)
Сведения по совместимости оборудования и ПО (116 Кб)
Габаритные размеры (98 Кб)
Схема подключения (123 Кб)
| Версия прошивки | Содержание отличий | Начало выпуска |
|---|---|---|
| Прошивка вер. 3.50 (108 Кб) |
| 01.11.2016 |
| Прошивка вер. 3.01 (99 Кб) рекомендуется Прошивка вер. 3.50 (108 Кб)
| Оптимизированы алгоритмы обработки сигналов шлейфов сигнализации. | 01.05.2013 |
| Прошивка вер. 3.00 (117 Кб) рекомендуется Прошивка вер. 3.50 (108 Кб)
| Добавлены два выхода с контролем цепи нагрузки. Сброс питания ШС осуществляется индивидуально по каждому ШС. Изменен тип микроконтроллера. Изменен тип и увеличен объем энерго-независимой памяти. Количество ключей ТМ увеличено до 4096. При двойной идентификации максимальное количество ключей не сокращается. Объём буфера событий увеличен до 4088 – 4096 событий. Срок действия ключей ТМ задается с точностью до часов и минут. Введен непрерывный контроль целостности памяти программ микроконтроллера с функцией автоматического восстановления. | 01.08.2011 |
| Прошивка вер. 2.10 (436 Кб) | Добавлен 2-й ввод питания (плата под новый корпус). Добавлены конфигурационные параметры:
Добавлено событие "Запуск теста" при включении режима "Диагностика". Режим "Сработка датчика" отображается на внутреннем светодиоде прибора: "Короткие вспышки зелёным/красным". В режиме "Обрыв ШС" контролируется короткое замыкание ШС, а в режиме "Короткое замыкание ШС" контролируется обрыв ШС. | 01.10.2009 |
| Прошивка вер. 2.06 (93 Кб) | Исправлена ошибка управления звуковым сигнализатором считывателя. | — |
| Прошивка вер. 2.05 (95 Кб) рекомендуется Прошивка вер. 2.06 (93 Кб)
| Изменен тип микроконтроллера. Взятие под охрану уже взятого ШС происходит мгновенно, без задержки взятия. Поддерживается передача событий о включении/выключении реле – возможность включить данную функцию появится после поддержки данных событий в сетевых контроллерах. | 01.08.2009 |
| Прошивка вер. 2.04 (65 Кб) | Включен контроль охранных ШС на 10 % пороги. Поддержан интерфейс Wiegand длиной более 48 бит | 01.04.2008 |
S2000-4 ver.2.03 User's Manual (506 Кб)
