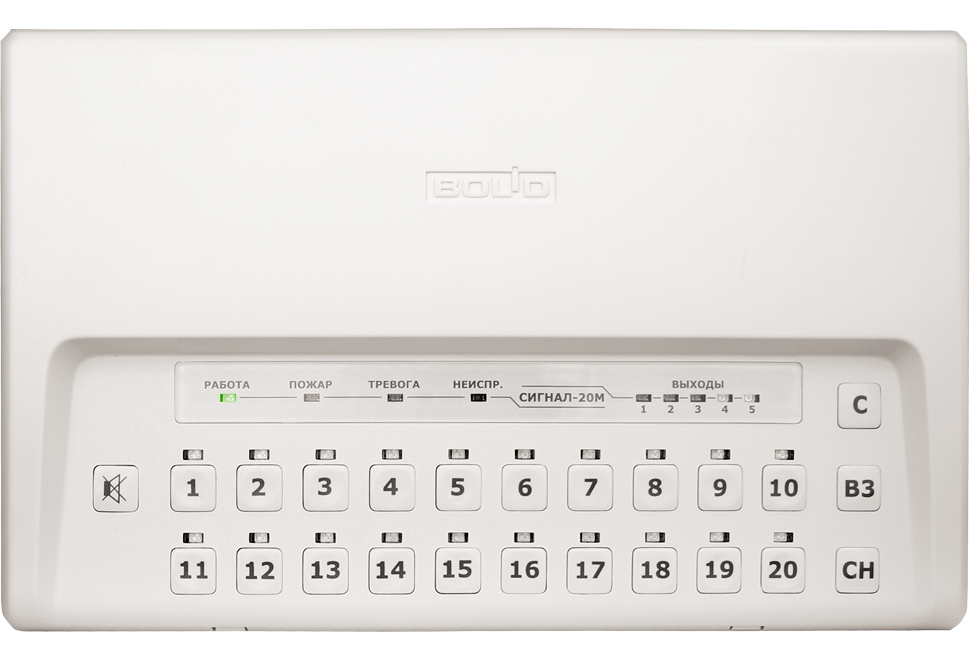

Интегрированная система охраны "Орион"Приемно-контрольные приборы с радиальными ШСПрибор приемно-контрольный охранно-пожарный Сигнал-20М
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА | |
|---|---|---|
| Количество радиальных неадресных шлейфов сигнализации (ШС) | 20 | |
| Макс. сопротивление проводов ШС без учета оконечного сопротивления | 1 кОм для охранных ШС 100 Ом для пожарных ШС | |
| Допустимое сопротивление утечки между проводами ШС или каждым проводом и "землёй" | 20 кОм для охранных ШС 50 кОм для пожарных ШС | |
| Подключаемые к ШС устройства | Неадресные охранные и пожарные извещатели с релейным выходом | Без ограничений |
| Неадресные охранные извещатели, питающиеся от ШС | общий ток потребления извещателей по одному ШС - до 3 мА | |
| Неадресные пожарные извещатели, питающиеся от ШС | общий ток потребления извещателей по одному ШС типа 1 - до 3 мА общий ток потребления извещателей по одному ШС типа 2 - до 1,2 мА | |
| Напряжение на каждом входе ШС | 24 В ÷ 19 В при установленном оконечном резисторе 4,7 кОм± 5% и токе потребления извещателей 0 ÷ 3 мА, 27 ± 0,5 В при обрыве ШС | |
| Ограничение тока в короткозамкнутом ШС | 26,5 мА (не более 20 мА через сработавший извещатель, при напряжении на извещателе более 6,8 В) | |
| Световая индикация | 20 индикаторов состояния каждого из ШС 5 индикаторов состояния выходов 5 индикаторов отображения режимов прибора (тревог, пожаров, неисправностей и др.) | |
| Встроенный звуковой сигнализатор | есть | |
| Датчик вскрытия корпуса | микропереключатель | |
| Интерфейс | RS-485, протокол Орион | |
| Питание прибора | От внешнего источника постоянного тока | |
| Напряжение питания | 10,2 ÷ 28,4 В постоянного тока | |
| Количество вводов питания | 2 | |
| Потребляемый ток | в дежурном режиме (зависит от количества токопотребляющих извещателей в ШС) | 200 – 300 мА при напряжении питания 24 В 400 – 600 мА при напряжении питания 12 В |
| в режиме Пожар | 350 мА при напряжении питания 24 В 650 мА при напряжении питания 12 В | |
| Готовность к работе после включения питания | не более 3 с | |
| Объем памяти паролей пользователей | до 64 | |
| Выходы | 5 шт. | |
| Электромагнитные реле (сухой контакт) | 3 шт.: 28 В - 0,8 А или 80 В - от 0,1 мА до 50 мА | |
| Электромагнитные реле с контролем выходных цепей | 2 шт.: 2 шт.: 12 или 24 В (определяется напряжением питания прибора), до 0, 8 А, с контролем цепей подключения нагрузки на обрыв и короткое замыкание, (ток контроля 1,5 мА), защита от перегрузки по току | |
| Рабочий диапазон температур | от -30 до +55 °C | |
| Относительная влажность | до 98% при +25 °C | |
| Степень защиты корпуса | IР20 | |
| Габаритные размеры | 247х150х48 мм | |
| Вес прибора | не более 0,5 кг | |
| Средний срок службы | 10 лет | |
| Программирование прибора | программа UProg.exe | |
| Подключение к ПК | через интерфейс RS-485 с помощью преобразователя интерфейсов | |
| Тип монтажа | настенный навесной | |
