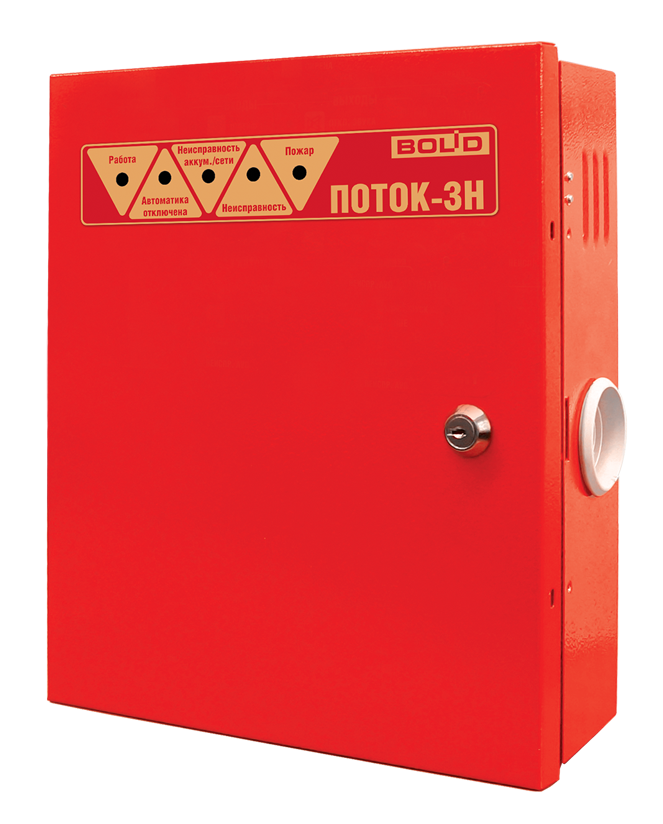

Интегрированная система охраны "Орион"Приборы управления пожаротушениемПрибор пожарный управления серии ПОТОК® (POtOK®) Поток-3Н
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА |
|---|---|
| Контролируемые цепи (КЦ) | 18 входов |
| Макс. сопротивление проводов без учета оконечного сопротивления | 100 Ом |
| Мин. сопротивление между проводами КЦ или между каждым проводом и землей | 50 кОм |
| Сопротивление оконечного резистора | 4,7кОм ± 5% |
| Напряжение на каждом входе КЦ | 15 В ÷ 22 В |
| Ограничение тока при коротком замыкании КЦ | 15 мА |
| Световая индикация | 29 светодиодных индикаторов |
| Лицевая панель | "Работа" "Автоматика отключена" "Неисправность аккум. / сети" "Неисправность" "Пожар" |
| Внутренняя панель | 24 индикатора для расшифровки типа неисправностей |
| Встроенный звуковой сигнализатор | не менее 50 дБА на расстоянии 1 м |
| Датчик вскрытия корпуса | микроконтакт |
| Коммуникационный порт(для работы в ИСО "Орион") | RS485-1, протокол Орион |
| Коммуникационный порт (для подключения ведомых "С2000-4" | RS485-2, протокол Орион |
| Питание прибора, основное | от 187 до 242 В (50 Гц ± 1%) |
| Питание прибора, резервное | аккумуляторная батарея, 12 В, 7А·ч |
| Выход для питания внешних устройств стабилизированным напряжением | (12 ± 2) В / 0,5 А |
| Выход для питания внешних устройств нестабилизированным напряжением | (12…20) В / 0,5 А |
| Контролируемые выходы | 4 шт. |
| Выходы управления насосами (П1, П2, П3) | 24 В, 0,14 А |
| Выход управления насосом / иным пожарным агрегатом (П4) | 24 В, 0,5 А |
| Неконтролируемые Выходы | 7 шт. |
| Реле "Пожар", "Неисправность" | 2 А, 30 V DC/0,5 А, 125 V AC |
| Реле "NO-NC-COM" (управление вентиляцией, дымоудалением и т.д) | 8 А, 30 V DC/8 А, 250 V AC |
| Выходы "НС1"…"НС4" (подключение светодиодов "Неисправность" на ШКП) | 12 В, 10 мА |
| Рабочий диапазон температур | от 0 до +50 °C |
| Относительная влажность | до 98% при +25 °C |
| Степень защиты корпуса | IР30 |
| Габаритные размеры | 305х255х95 мм |
| Масса прибора | не более 6 кг (без аккумуляторной батареи) |
| Средний срок службы | 10 лет |
| Программирование прибора | программа UProg.exe |
| Подключение к ПК | через интерфейс RS-485 с помощью преобразователя интерфейсов |
Сертификат соответствия Республиканского центра сертификации МЧС Республики Беларусь (1 Mб)
Декларация о соответствии требованиям Таможенного Союза (221 Кб)
Сводный список сертификатов продукции (328 Кб)
Сертификат соответствия Республиканского центра сертификации МЧС Республики Беларусь (Поток-3Н) (538 Кб)
Письмо о сроках действия сертификатов (2 Mб)
Разрешение на применение ИСО "Орион", Казахстан (479 Кб)
Сертификат соответствия ТР (294 Кб)
Справочник монтажника (13 Mб)
Паспорт Поток-3Н (177 Кб)
Руководство пользователя Поток-3Н вер. 1.05 (2 Mб)
Руководство по эксплуатации Поток-3Н вер. 1.05 (964 Кб)
Сведения по совместимости оборудования и ПО (116 Кб)
Схема подключения (115 Кб)
Габаритные размеры (208 Кб)
| Версия прошивки | Содержание отличий | Начало выпуска |
|---|---|---|
Прошивка вер. 1.05 (122 Кб)  | Изменение конструкции прибора и его характеристик в соответствии с ГОСТ Р 53325 и EN54-2. | 01.12.2013 |
| Прошивка вер. 1.04 (120 Кб) | Изменен тип микроконтроллера. | 01.10.2011 |
| Прошивка вер. 1.03 (загрузчик 0.02)* (120 Кб) | Введён режим пользовательских конфигураций. Для приборов версии 1.03. * Версию загрузчика можно посмотреть программой Orion-prog. В окне поиска приборов версия загрузчика указывается в скобках, после версии прибора, например: Адрес127 Тип: ПОТОК-3Н , версия 1.03 (0.02) | 01.09.2009 |
| Прошивка вер. 1.03 (загрузчик 0.01)* (240 Кб) | Введён режим пользовательских конфигураций. Для приборов версии 1.01, 1.02, 1.03. * Версию загрузчика можно посмотреть программой Orion-prog. В окне поиска приборов версия загрузчика указывается в скобках, после версии прибора, например: Адрес127 Тип: ПОТОК-3Н , версия 1.03 (0.01) | 01.12.2007 |
| Наименование | Цена (руб.) | |
|---|---|---|
| Прибор пожарный управления "Поток-3Н", шт. | 6 664 | купить |
