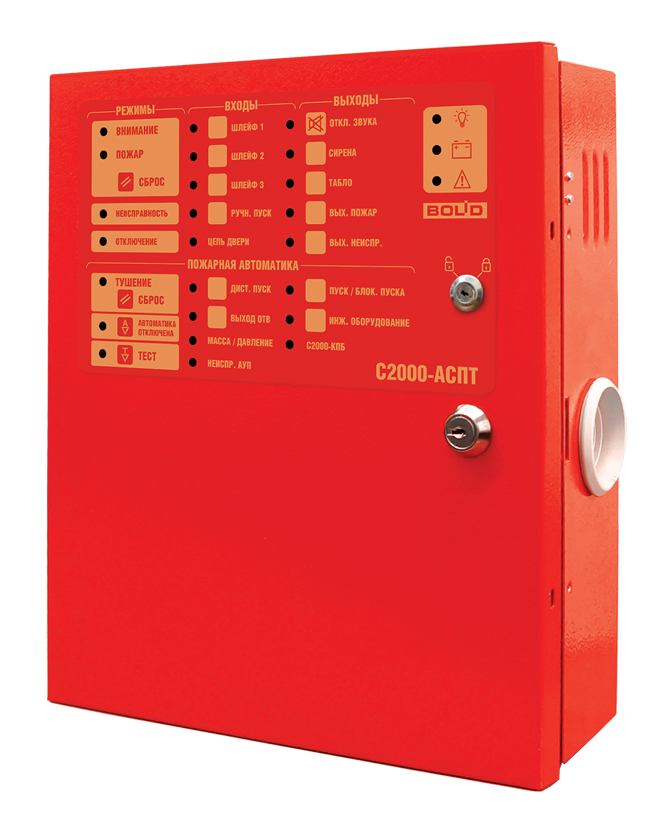

Блок приемно-контрольный и управления автоматическими средствами пожаротушения С2000-АСПТ

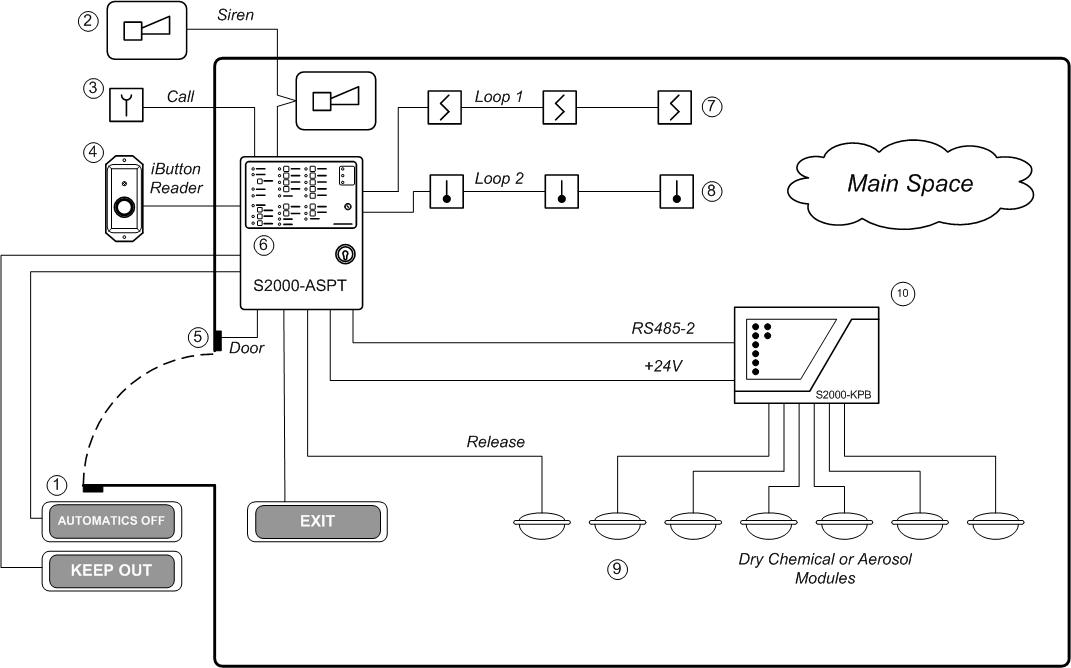

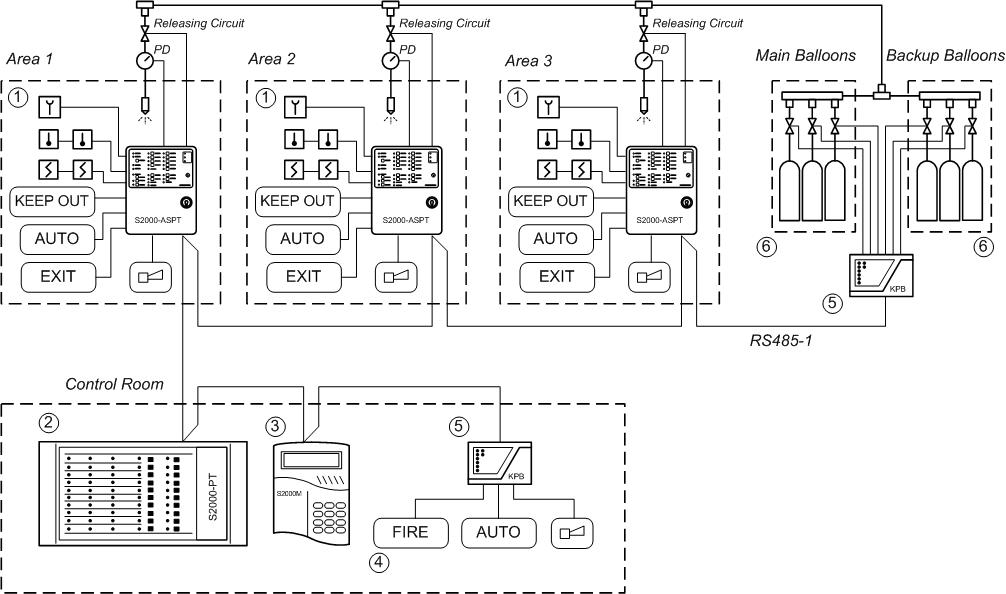

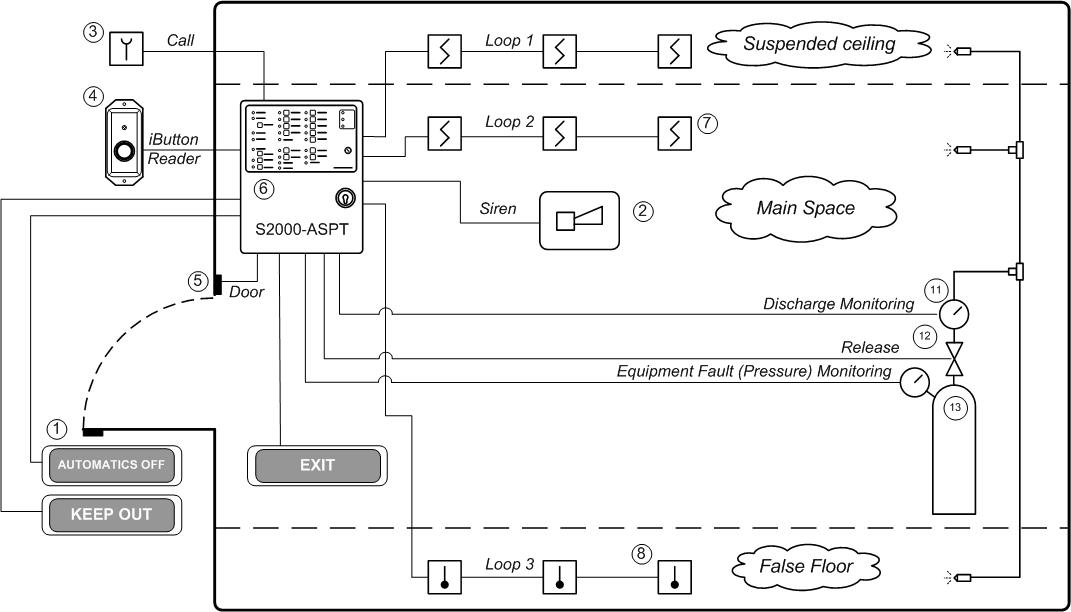

Блок «С2000-АСПТ» предназначен для автономной или централизованной (в составе системы «Орион») противопожарной защиты объектов промышленного и гражданского назначения по одной зоне порошкового, аэрозольного или газового пожаротушения.

Контроль состояния:
- трех неадресных шлейфов пожарной сигнализации
- цепи датчиков состояния дверей
- цепи устройства дистанционного пуска
- цепи контроля выхода огнетушащего вещества (ОТВ)
- цепи исправности оборудования установки пожаротушения
Контроль исправности цепей запуска и управления оповещателями на обрыв и короткое замыкание
Настраиваемая временная задержка перед запуском средств пожаротушения, по отдельности для каждого режима:
- для автоматического запуска
- для дистанционного (ручного) запуска
Передача служебных и тревожных сообщений на пульт "С2000М" (пульт "С2000" не поддерживает "С2000-АСПТ")
Дистанционный запуск и останов средств пожаротушения по команде от "С2000-ПТ" или "С2000М"
Ручной запуск средств пожаротушения от устройств дистанционного пуска
Ручной (с панели прибора) или дистанционный (командой от пульта "С2000М" или "С2000-ПТ") сброс пожарной тревоги и режима запуска средств пожаротушения
Автоматический запуск средств пожаротушения при срабатывании двух пожарных извещателей в одном либо в двух шлейфах сигнализации
Включение звукового и светового пожарного оповещения (сирена, световые табло)
Программируемый релейный выход для управления технологическим оборудованием по любой из внутренних программ управления или от пульта «С2000М» (задвижки системы вентиляции в помещении и др.)
Блокировка автоматического пуска при открытии дверей в защищаемое помещение
Дистанционное включение (отключение) режима автоматического запуска помощи блока "С2000-ПТ", пульта "С2000М"

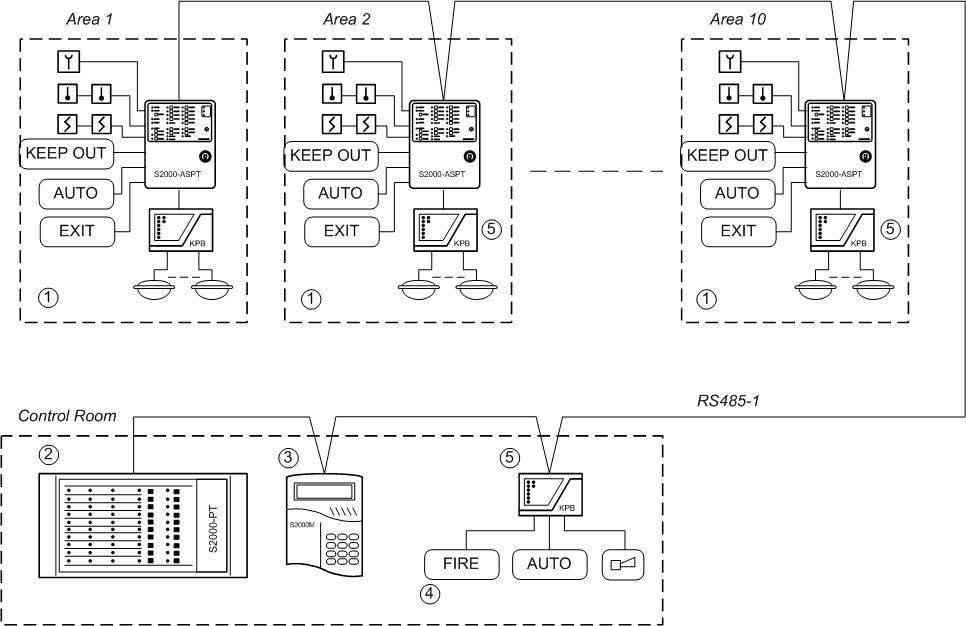

Расширение количества пусковых цепей за счёт подключения до 16 контрольно-пусковых блоков «С2000-КПБ» к внутреннему интерфейсу RS-485-2
Ограничение доступа к органам ручного управления на передней панели прибора (IV уровня доступа)
Механический замок на верхней крышке прибора
Контроль вскрытия корпуса прибора
Резервное электропитание от встроенных аккумуляторных батарей
Контроль сетевого и резервного электропитания, отключение резервного питания при разряде аккумулятора
Возможность тестирования и развитая диагностика работоспособности прибора
Возможность индивидуального отключения входов или выходов прибора
Встроенный звуковой сигнализатор

НАИМЕНОВАНИЕ ПАРАМЕТРА		ЗНАЧЕНИЕ ПАРАМЕТРА
Количество радиальных неадресных пожарных шлейфов сигнализации (ШС)		3
Количество радиальных неадресных контролируемых цепей		4
Макс. сопротивление проводов ШС без учёта оконечного сопротивления		100 Ом
Допустимое сопротивление утечки между проводами ШС или каждым проводом и "землёй"		50 кОм
Подключаемые к ШС устройства	Неадресные пожарные и технологические извещатели с релейным выходом	без ограничений
Подключаемые к ШС устройства	Неадресные пожарные извещатели, питающиеся от ШС	общий ток потребления извещателей по одному ШС типа 1 - до 3 мА; общий ток потребления извещателей по одному ШС типа 2 - до 1,2 мА
Напряжение на каждом входе ШС		19 В ÷ 24 В при установленном оконечном резисторе 4,7 кОм±5% и токе потребления извещателей 0 ÷ 3 мА, 27 ± 0,5 В при обрыве ШС
Ограничение тока в короткозамкнутом ШС		26,5 мА (не более 20 мА через сработавший извещатель, при напряжении на извещателе более 6,8 В)
Световая индикация на лицевой панели		27 светодиодных индикаторов
Встроенный звуковой сигнализатор		не менее 50 дБА на расстоянии 1 м
Датчик вскрытия корпуса		микропереключатель
Коммуникационный порт (для работы в ИСО «Орион»)		RS-485, протокол Орион
Питание прибора, основное		Сетевое напряжение от 187 до 242 В (50 Гц ± 5%)
Питание прибора, резервное		2 аккумуляторных батареи, 12 В, 4,5 А·ч
Выход для питания внешних устройств стабилизированным напряжением		(24 ± 2) В/200 мА
Контролируемые выходы		5 шт.
Цепи запуска и управления оповещателями		(24 ± 2) В/1 А (до 2 А в течение 2 с), ток контроля 1,5 мА
Неконтролируемые выходы		3 шт.
Реле «Пожар», «Неисправность»		0,1 А/100 В
Реле «NO-NC-COM» (управление вентиляцией, дымоудалением и т.д)		2 А/28V DC
Внешний считыватель электронных идентификаторов (ЭИ)		1 вход
Рабочий диапазон температур		от 0 до +50 °C
Относительная влажность		до 98% при +25 °C
Степень защиты корпуса		IР30
Габаритные размеры		305×255×95 мм
Масса прибора		не более 6 кг (без аккумуляторной батареи)
Средний срок службы		10 лет
Программирование прибора		программа UProg.exe

Прошивки

Изменение прошивки осуществляется при помощи программы Orion-Prog.
Описание процедуры обновления прошивки приведено в "Справке программы".

Версия прошивки	Содержание отличий	Начало выпуска
Прошивка вер. 3.51 (125 Кб)	Оптимизирована защита выходов для предотвращения их возможного повреждения при КЗ во включённом состоянии Оптимизирован алгоритм включения индикаторов в режиме "Тест индикации"	01.12.2016
Прошивка вер. 3.50 (124 Кб) рекомендуется Прошивка вер. 3.51 (125 Кб)	Расширены возможности при совместной работе с пультом "С2000М" вер. 3.00 и блоком "С2000-ПТ" вер. 2.50: поддержка приостановки отсчета времени задержки с возможностью его восстановления, досрочного принудительного пуска или отменой пуска при помощи органов управления блока "С2000-ПТ" вер. 2.50 и выше; поддержка отображения оставшегося времени задержки (обратный отсчет в секундах) на блоке "С2000-ПТ" вер. 2.50 и выше. Введены дополнительные параметры конфигурации: "Отключение технологических событий"; "Непрерывный режим работы световых оповещателей"; "Непрерывный режим работы звуковых оповещателей". Расширены возможности работы с сетевым контроллером при запросе состояний подключённых к прибору блоков "С2000-КПБ". Введен режим "Тест индикации". Повышена стабильность связи с ведомыми блоками "С2000-КПБ" вер. 3.00 и 3.01.	01.04.2016
Прошивка вер. 3.08 (111 Кб)	Повышена надежность работы прибора в режиме "Авария сети". Рекомендуется обновить "С2000-АСПТ" версий 3.02, 3.05, 3.06 и 3.07	01.04.2015
Прошивка вер. 3.02 (107 Кб) рекомендуется Прошивка вер. 3.08 (111 Кб)	Для релейных выходов изменены пороги перехода из состояния "норма" в состояния "обрыв" и "КЗ". В модуле программного монитора введена возможность считывания прошивки прибора. Считывание и верификация прошивки приборов, находящихся в режиме "Авария" позволит определить место и характер "повреждения" кода программы. Эта информация даст возможность установить возможную причину повреждения исполняемого кода.	01.01.2010
Прошивка вер. 2.07 (48 Кб)	Сняты ограничения на включение режима автоматического запуска (включение "автоматики") при неисправности источника основного питания. В случае, если включен параметр конфигурации "Восстановление режима автоматики", снято ограничение на восстановление режима автоматического запуска при восстановлении цепи ДС двери. В случае сброса по питанию прибора, находящегося в режиме "Тушение", при восстановлении режима прибор автоматически переходит в режим "Сброс тушения". Индикация о пожаре при этом остается.	01.01.2008
