Сертификаты
Сертификат соответствия Республиканского центра сертификации МЧС Республики Беларусь (1 Mб)
Сертификат соответствия Республиканского центра сертификации МЧС Республики Беларусь (365 Кб)
Сертификат соответствия Республиканского центра сертификации МЧС Республики Беларусь (731 Кб)
Сертификат соответствия ТР (540 Кб)
Сертификат соответствия Республиканского центра сертификации МЧС Республики Беларусь (система "Орион") (1 Mб)
Декларация о соответствии требованиям Таможенного Союза (303 Кб)
Сводный список сертификатов продукции (328 Кб)
Письмо о сроках действия сертификатов (2 Mб)
Разрешение на применение ИСО "Орион", Казахстан (479 Кб)
Архив
Дистрибутивы
Программа RS485Settings (249 Кб)
PProg вер. 3.02 build 11 (5 Mб)
Документация
Руководство по эксплуатации вер. 3.02 (2 Mб)
Руководство по эксплуатации вер. 3.01 (2 Mб)
Руководство по эксплуатации вер. 3.00 (2 Mб)
Методическое пособие "Техническое обслуживание системы пожарной сигнализации и СОУЭ 1 и 2 типа в ИСО "ОРИОН" (1 Mб)
Руководство по эксплуатации С2000М вер. 2.07 (1 Mб)
Справочник монтажника (13 Mб)
Паспорт С2000М (262 Кб)
Сведения по совместимости оборудования и ПО (116 Кб)
Архив
Схемы и настройки
Схема подключения (408 Кб)
Габаритные размеры (54 Кб)
Прошивки
Изменение прошивки осуществляется при помощи программы
Orion-Prog.
Описание процедуры обновления прошивки приведено в "Справке программы".
| Версия прошивки | Содержание отличий | Начало выпуска |
|---|
| Прошивка вер. 3.02 (193 Кб) | Добавлены следующие функции:- Фильтры событий для просмотра журнала событий. Доступны следующие фильтры:
- по типу события ("пожары", "пуски", "остановы", "тревоги", "неисправности", "отключения", "выкл. автоматики", "нормы");
- по диапазону дат;
- по разделу;
- по элементу (входу или выходу) раздела;
- по адресу прибора или адресу прибора с номером цепи (входа/выхода).
- Возможность контроля наличия связи с устройством, подключенным к "С2000М" по интерфейсу RS-232. Можно контролировать связь с АРМ "Орион Про", с радиопередатчиками RS-202TD, ATS100, TRX-150, с принтером. Контроль связи по RS-232 опциональный (включается специальным параметром). Если контроль связи включен, то элемент "Состояние пульта" будет иметь состояние "Нет связи с прибором" при отсутствии связи с устройством, подключенным к интерфейсу RS-232, и "Есть связь с прибором" - при наличии связи с устройством.
- Добавлен вариант сброса на заводские установки со сбросом конфигурации.
Исправлены ошибки:- Исправлена ошибка, которая могла приводить к возврату в состояние "Пожар" из состояния "Пожар 2". Условия проявления ошибки: состояние "Пожар 2" формируется пультом "С2000М" по тактике срабатывания 2-х или более пожарных извещателей в разделе; такое состояние "Пожар 2" преобразуется в "Пожар" после синхронизации состояний "С2000М" с приборами: при перезапуске "С2000М", при восстановлении связи с прибором после потери, при использовании функции "Обновить" (обновить состояние), с течением времени. Данная ошибка имела место в "С2000М" вер. 3.00 и в выпущенных в марте 2016 г "С2000М".
Также в результате синхронизации с состоянием прибора "С2000-4" состояния "СНЯТ / НОРМА" и "СНЯТ / НАРУШЕН" могли преобразовываться в "СНЯТ". - При смене конфигурации в "РЕЖИМЕ ПРОГРАММИРОВАНИЯ" не выполнялась должная очистка состояний, оставшихся от работы предыдущих конфигураций. В результате, если предыдущие конфигурации работали с "С2000-СП4", в состояниях элементов системы могли остаться лишние состояния "Ошибка исполнительного устройства", "Отказ исполнительного устройства", "Исполнительное устройство в рабочем состоянии", "Исполнительное устройство в исходном состоянии". Ошибка не возникала при конфигурировании "С2000М" по протоколу "Орион Про" (в режиме "Компьютер").
- Исправлена ошибка, которая могла приводить к сообщению "НЕВЕРНЫЙ РАЗДЕЛ" при управлении корректным разделом.
- Исправлена ошибка, которая при определённых условиях могла препятствовать пролистыванию списка разделов в состояниях "Пожар", "Пуск", "Тревога", "Неисправность" в прямом или обратном хронологическом порядке.
- Значение часа в событии "Авария батареи", формируемом "С2000М", было некорректным.
Сведения о совместимости:- Конфигурирование программой PProg вер. 3.02 build8 или выше
| 01.06.2016 |
Прошивка вер. 3.01 (188 Кб)
рекомендуется
Прошивка вер. 3.02 (193 Кб)
| Прошивка вер. 3.01
- Исправлена ошибка – не работала процедура сброса паролей на заводские значения.
- Конфигурирование программой PProg вер. 3.02 build5
Прошивка вер. 3.00 (рекомендуется: прошивка вер. 3.02)
- Первая версия для новой аппаратной платформы.
- По сравнению с "С2000М" версий 2.xx внесены изменения в конструкцию и программу.
- Изменения конструкции:
- изменены единичные индикаторы (количество, функции, цвет), функции кнопок и надписи на кнопках;
- добавлены энергонезависимые часы реального времени;
- два ввода питания с контролем напряжения на каждом вводе;
- увеличена память журнала событий (до 8000 событий) и память сценариев управления (в 6 раз по сравнению с версией 2.07).
Основные изменения в программе:
- Изменена индикация состояния прибора в дежурном режиме, режимах "Пожар", "Тревога", "Пуск" (противопожарного оборудования), "Неисправность";
- Введена функция ручного управления запуском и остановом противопожарного оборудования и прочих исполнительных устройств, непосредственно управляемых пультом "С2000М", с органов управления "С2000М", блоков индикации "С2000-ПТ" и "С2000-БКИ", устройствами дистанционного управления "ЭДУ 513-3АМ";
- Введена функция отключения входов (ШС, адресных извещателей) и выходов, управляемых "С2000М";
- Поддержана работа с программами АРМ "Орион Про" и PProg на скоростях 38400, 57600 и 115200 бит/с;
- Добавлена резервная копия программы для автоматического восстановления основной программы при её сбое.
Совместимость:
- Конфигурирование программой PProg версии не менее 3.02 build 1.
Начало выпуска: 01.2016 | 01.03.2016 |
| Прошивка вер. 2.07 (130 Кб) | - Поддержано отображение состояний исполнительных устройств (воздушных клапанов, управляемых прибором С2000-СП4) на С2000М и на блоках индикации С2000-БИ/БКИ версии 2.25 и выше. Поддержано управление исполнительными устройствами с клавиатуры С2000М и с С2000-БКИ. Поддержаны новые программы управления релейными выходами (№№ 46 - 49), активирующие релейный выход в зависимости от состояния исполнительного устройства.
- Поддержаны сообщения «НЕТ КАНАЛА СВЯЗИ» и «ВСТ. КАНАЛА СВЯЗИ» прибора С2000-PGE о неисправности каналов передачи извещений абонентам. Эти неисправности могут выводиться на блоки индикации и реле.
- Поддержана команда управления разделом "Сброс тревог" из меню пульта и с С2000-БКИ версии 2.25 и выше.
- Поддержаны команды управления разделом для включения и выключения режима проверки срабатывания адресных извещателей.
- Добавлена возможность ограничения доступа к журналу событий с помощью пароля.
- Добавлены тактики управления реле по состоянию «Пожар 2» №№ 50 – 53.
- Изменение в функции передачи сообщений радиопередатчикам ATS100 (LARS): события о взятии и снятии раздела неизвестным пользователем теперь передаются радиопередатчику.
- Ускорена работа С2000М во время начальной инициализации, при обнаружении и потере приборов, когда в конфигурации С2000М задано управление большим количеством реле, связанных с большим количеством разделов.
- Исправлены ошибка и проблема совместимости С2000М версии 2.06 от 8.2013 (эти проблемы были устранены в С2000М версии 2.06 от 25.11.2013):
- сценарии управления не отрабатывали состояния «Пожар 2», «Пожар без блокировки», «Пожар 2 без блокировки»;
- С2000-ИТ не передавал сообщения «РАЗДЕЛ ВЗЯТ» и «РАЗДЕЛ СНЯТ».
| 01.10.2014 |
Прошивка вер. 2.06 (126 Кб)
рекомендуется
Прошивка вер. 2.07 (130 Кб)
| - Сделана возможность конфигурирования С2000М в режиме «Компьютер» без перевода в режим программирования.
- Состояние двери (открыта или закрыта) теперь может влиять на состояние раздела, его можно отображать на блоках индикации и использовать в программах управления реле (например, для блокировки запуска АУП).
- Поддержана передача сообщений через радиопередатчик TRX-150 (RRT) в формате Contact ID.
- Изменена логика фильтров по группам разделов в настройках трансляции событий. В версиях 2.05 и более ранних разрешение передачи событий по группе разделов разблокировало только передачу следующих сообщений: «Раздел взят», «Раздел снят», «Запрос взятия» и «Запрос снятия». Теперь разрешение событий по группе разделов дополнительно разрешает передачу сообщений от всех зон группы.
- Расширены возможности функции «централизованного управления» (когда команды, которые не может выполнить пульт, выполняет АРМ «Орион Про»): добавлена возможность управления разделами АРМ «Орион Про» с клавиатур «С2000-К» и «С2000-КС», доработана поддержка отображения состояния этих разделов блоками индикации.
- Сделаны два варианта сброса конфигурации С2000М: сброс паролей и сброс всех установок на заводские значения.
- Поддержана автоматическая передача событий приборам «С2000-ПП» без конфигурирования.
- Добавлены события «ПОЖАР 2», «ПОДБОР КЛЮЧА», «ДВЕРЬ ОТКРЫТА», «РАЗРЯД РЕЗ.БАТ.», «НОРМА РЕЗ.БАТ.», «ПОДМЕНА ПРИБОРА». Изменены названия событий: «ДВЕРЬ РАЗБЛОКИР.» на «ДВЕРЬ ЗАКРЫТА», «ВКЛ.ТЕСТ ИЗВЕЩ.» на «ВКЛ.ТЕСТ», «ВЫКЛ.ТЕСТ ИЗВЕЩ.» на «ВЫКЛ.ТЕСТ». Событие «СБРОС ПРИБОРА» сделано не тревожным.
- Сделаны небольшие изменения в настройках кодов событий для радиопередатчика ATS100 (LARS) и в заводской конфигурации кодов.
- Исправлена ошибка в функции передачи сообщения в АРМ, которая могла проявиться при обрыве и последующем восстановлении связи пульта с АРМ. Исправлена ошибка в функции установки состояний реле, управляемых сценариями, после перезапуска пульта: в некоторых конфигурациях не включалось реле, которое должно быть включено согласно состоянию системы.
| 01.10.2013 |
Прошивка вер. 2.05 (125 Кб)
рекомендуется
Прошивка вер. 2.07 (130 Кб)
| - Поддержана передача сообщений через радиопередатчик «Риф Стринг RS-202TD» (ООО «Альтоника»).
- Поддержана передача сообщений через радиопередатчик «ATS100» РСПИ «LARS» («KP Electronic systems»).
- Добавлены два новых типа сценариев управления: сценарии управления режимом доступа и сценарии управления шлейфами сигнализации (зонами).
- Начиная с данной версии, потеря связи адресным извещателем или приемно-контрольным прибором не приводит к потере основного состояния зоны (например, состояния «Пожар»).
- Исправлена ошибка в реализации связи с компьютером в режиме «Компьютер». «С2000М», используемые с АРМ «Орион Про», необходимо обновить до версии 2.05.
- Добавлены два новых типа контролируемых зон: зона состояния прибора и зона считывателя. Это позволяет передавать номера зон и разделов в событиях от приборов и считывателей (а не только от ШС и реле) через радиопередатчики, информаторы «С2000-ИТ» и «УО-4С» и «С2000-ПП». Также это позволяет отображать неисправности приборов на блоках индикации.
- Внесено изменение в логику управления реле сценарием при отмене запрещающего условия. Внесены небольшие изменения в условия управления реле с программами «ПЦН», «Старый ПЦН», «Включить при повышении температуры», «Включить при понижении температуры». Подробности см. в «Руководстве по эксплуатации».
- Поддержаны новые сообщения от приборов «РИП-12RS» и «С2000-КДЛ», сообщение о включении / выключении реле.
- Удалена функция конфигурирования приборов.
- Исправлена трансляция событий «всем приборам» (ошибка версии 2.04).
- Ускорено вычитывание событий в системах с большим количеством приборов, что значительно убыстряет постановку на охрану и снятие с охраны разделов, имеющих большое количество зон.
- Ускорена начальная инициализация «С2000М» после включения питания для случаев, когда в конфигурации «С2000М» задано управление большим количеством реле, связанных с большим количеством разделов.
- Значительно ускорен просмотр тревожных сообщений (в режиме с индикацией тревог).
| 01.08.2010 |
English
S2000M ver.2.04 User's Manual (603 Кб)

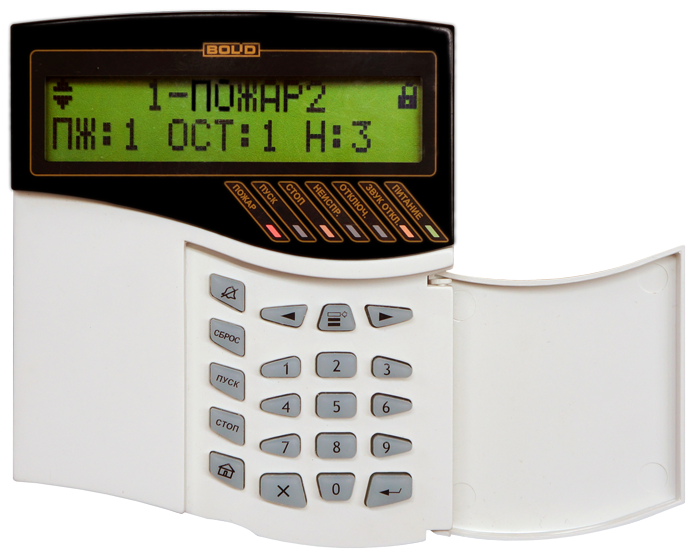

Интегрированная система охраны "Орион"Сетевые контроллерыПульт контроля и управления охранно-пожарный С2000М
