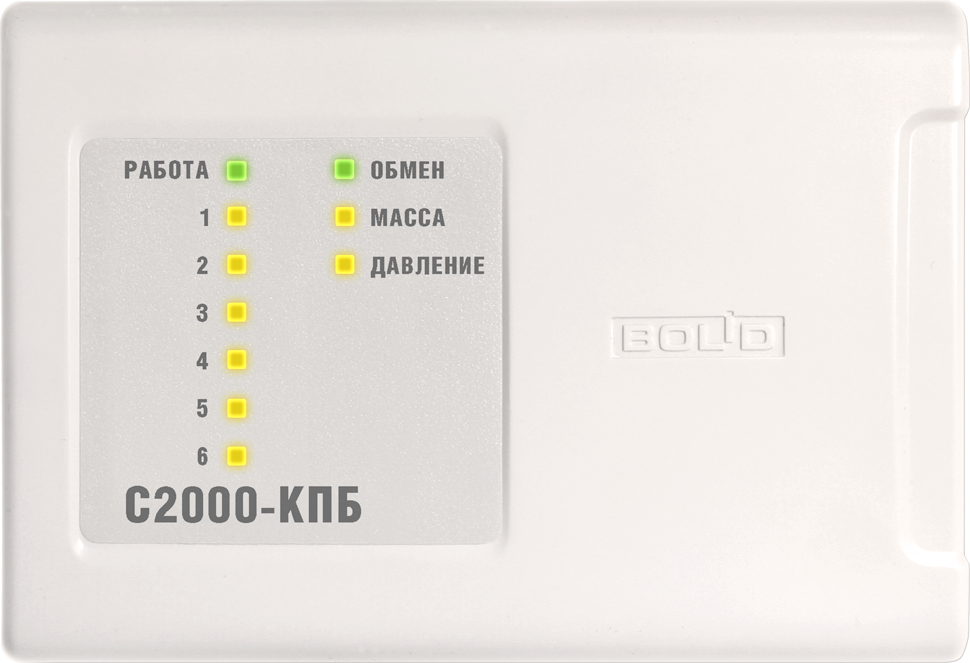

Контрольно-пусковой блок С2000-КПБ

Предназначен для работы в составе централизованных систем охранно-пожарной сигнализации, управления пожаротушением, контроля доступа и видеоконтроля для управления исполнительными устройствами и контроля цепей управления.

Управление шестью исполнительными устройствами (световые и звуковые оповещатели, электромагнитные замки, модули порошкового или аэрозольного пожаротушения, видеокамеры и др.) по интерфейсу RS-485
Контроль исправности цепей подключения исполнительных устройств (отдельно на ОБРЫВ и КЗ)
Защита от включения исполнительных устройств при различных неисправностях блока (например, выходе из строя его элементов)
2 программируемых технологических шлейфа
Передача служебных и тревожных сообщений по интерфейсу RS-485 на пульт "С2000"/"С2000М", ППКУП "С2000-АСПТ" или АРМ "Орион"/АРМ "Орион Про"
Контроль вскрытия корпуса блока
Контроль напряжения питания
Световая индикация состояния прибора, каждого выхода, шлейфов, интерфейса RS-485
Два ввода питания: для подключения основного и резервного источников питания, напряжением от 12 В до 24 В. Неисправность линии электропитания одного из источников (короткое замыкание или обрыв) не сказывается на работе другого

НАИМЕНОВАНИЕ ПАРАМЕТРА		ЗНАЧЕНИЕ ПАРАМЕТРА
Контролируемые выходы		6 шт
Коммутируемое напряжение (от источника питания блока)		от 10,2 В до 28,4 В постоянного тока
Максимальный коммутируемый ток одного канала		2,5 А
Максимальный коммутируемый ток блока		6 А
Максимальный ток контроля исправности цепей		1,5 мА
Количество радиальных неадресных технологических шлейфов сигнализации (ШС)		2
Сопротивление проводов ШС без учёта выносного элемента, не более		100 Ом
Сопротивление утечки между проводами ШС или каждым проводом и «землёй», не менее		50 кОм
Макс. общее сопротивление ШС		50 кОм
Встроенный звуковой сигнализатор		нет
Датчик вскрытия корпуса		микропереключатель
Коммуникационный порт (для работы в ИСО "Орион")		RS-485, протокол Орион
Питание прибора		от внешнего источника постоянного тока (Имеется дополнительный ввод для подключения резервного источника питания)
Напряжение питания		от 10,2 В до 28,4 В постоянного тока
Ток потребления (без учёта потребления исполнительных устройств), не более	при напряжении питания 12 В	100 мА
	при напряжении питания 24 В	75 мА
Ток потребления в дежурном режиме (все выходы выключены), не более	при напряжении питания 12 В	45 мА
	при напряжении питания 24 В	40 мА
Готовность к работе после включения питания		не более 3 с
Рабочий диапазон температур		от -30 до +55 °C
Относительная влажность		до 98% при +25 °C
Степень защиты корпуса		IР20
Габаритные размеры		156х107х35 мм
Масса прибора		не более 0,3 кг
Средний срок службы		10 лет
Программирование прибора		программа UProg.exe
Подключение к ПК		через интерфейс RS-485 с помощью преобразователя интерфейсов
Тип монтажа		настенный навесной или на DIN-рейку

Прошивки

Изменение прошивки осуществляется при помощи программы Orion-Prog.
Описание процедуры обновления прошивки приведено в "Справке программы".

Версия прошивки	Содержание отличий	Начало выпуска
Прошивка вер. 3.02 (104 Кб)	Новые механизмы контроля включенных выходов. Исправлена ошибка в совместимости с "C2000-АСПТ". Переделан алгоритм обработки КЗ на включенном выходе, что повышает совместимость с маломощными источниками питания.	01.06.2016
Прошивка вер. 3.01 (83 Кб) рекомендуется Прошивка вер. 3.02 (104 Кб)	Увеличена точность измерения тока выхода	01.10.2015
Прошивка вер. 3.00 (84 Кб) рекомендуется Прошивка вер. 3.02 (104 Кб)	Выходы реализованы на интеллектуальных ключах Увеличен максимальный выходной ток как суммарный, так и каждого выхода в отдельности	01.03.2015
Прошивка вер. 2.20 (53 Кб)	Увеличены допустимые значения Уменьшена дискретность (до 0,125 с) параметров запуска АУП (команда 11)	01.03.2015
Прошивка вер. 2.07 (60 Кб)	Добавлена поддержка передачи напряжение на 1-ом и 2-ом вводе питания в запросе ТО87 Исправлена работа неконтролируемых выходов Повышена стабильность работы по RS-485 Устранена проблема обновления ПО	01.09.2014
Прошивка вер. 2.04 (60 Кб) рекомендуется Прошивка вер. 2.20 (53 Кб)	Добавлена поддержка передачи напряжение на 1-ом и 2-ом вводе питания в запросе ТО87 Исправлена работа неконтролируемых выходов Повышена стабильность работы по RS-485 Устранена проблема обновления ПО	01.09.2014
Прошивка вер. 2.02 (59 Кб) рекомендуется Прошивка вер. 2.20 (53 Кб)	Повышена стабильность ПО	01.01.2013
Прошивка вер. 2.01 (61 Кб) рекомендуется Прошивка вер. 2.07 (60 Кб)	Выходы блока реализованы на транзисторных ключах; Входы «Масса», «Давление» реализованы как программируемые технологические шлейфы, позволяющие контролировать исправность внешних цепей	01.03.2012

English

S2000-KPB ver.3.01 Instruction Manual (470 Кб)

S2000-KPB Wiring Diagram (56 Кб)

S2000-KPB ver.2.04 Instruction Manual (296 Кб)

Наименование	Цена (руб.)
Контрольно-пусковой блок С2000-КПБ, шт.	2 782	купить
