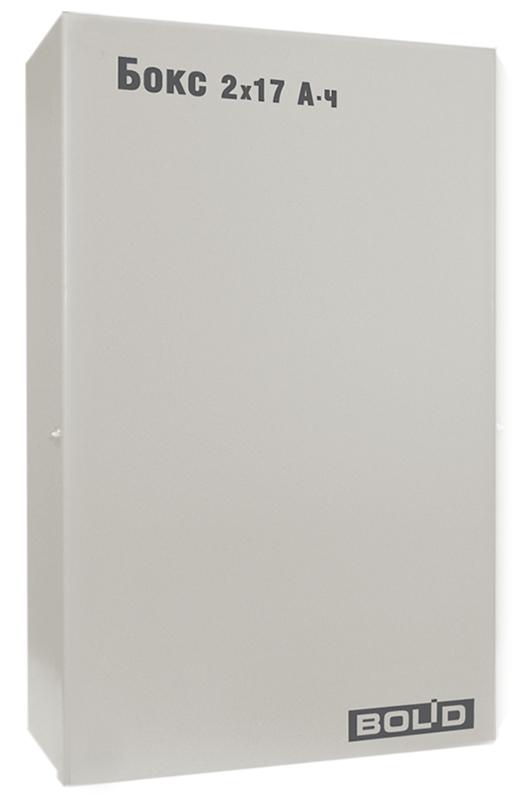

Бокс-12 исп.01 (Бокс-12/34М5-Р),
Бокс-24 исп.01 (Бокс-24/17М5-Р)

Бокс-12 исп.01 (Бокс-12/34М5-Р), <br />Бокс-24 исп.01 (Бокс-24/17М5-Р)

Предназначены для увеличения времени работы источников питания при отсутствии напряжения в сети переменного тока 220 В. Боксы применяются с резервированными источниками питания "РИП-12 исп.15 (РИП-12-3/17М1-Р)", "РИП-12 исп.16 (РИП-12-3/17П1-Р)", "РИП-12 исп.17 (РИП-12-8/17М1-Р)", "РИП-24 исп.15 (РИП-24-3/М4-Р)" для технических средств пожарной автоматики. Боксы проводят периодический контроль наличия, состояния установленных аккумуляторных батарей и передают информацию на РИП по двухпроводному интерфейсу

Индивидуальный контроль наличия и состояния аккумуляторных батарей (АБ)
Передача по интерфейсу информации на РИП о состоянии АБ
Работа с одной или двумя установленными батареями (конфигурация с помощью кнопки на плате РИП)
Работа с источниками питания не имеющие интерфейса. Передача информации о состоянии каждой АБ с помощью раздельных выходов «открытый коллектор»
Простое подключение и ввод в эксплуатацию с помощью кабелей входящих в комплект поставки
Встроенный индикатор на плате для отображения результатов тестирования АБ и наличия связи по интерфейсу
Защита:
- от коротких замыканий и перегрузок по току с автоматическим восстановлением выходного напряжения
- перезаряда, переразряда и неправильного подключения АБ

ХАРАКТЕРИСТИКИ И ПАРАМЕТРЫ	Бокс-12/34М5-Р (Бокс-12 исп.01)	Бокс-24/17М5-Р (Бокс-24 исп.01)
Диапазон выходного напряжения	(от 10 до 14) В	(от 20 до 28) В
Максимальный ток нагрузки	8 А	4 А
Максимально допустимый ток заряда АБ от РИП	5 А	3 А
Количество и емкость устанавливаемых АБ	2 шт., 17 А·ч
Интерфейс подключения к РИП	Двухпроводный, сеансы передачи информации каждые 10 с
Количество выходов "открытый коллектор"	2
Максимальное напряжение и ток выходов "открытый коллектор"	30 В, 50 мА
Габаритные размеры	222×356×96 мм
Масса с АБ, не более	14 кг
Тип монтажа	настенный, навесной
Тип подключения	параллельно клеммам АБ, установленной в РИП. Кабель подключения 1,5 м – в комплекте поставки
Тип клемм	Клеммы тип «U» под болт М5	Ножевые контакты серия 250 (6,3 мм)
