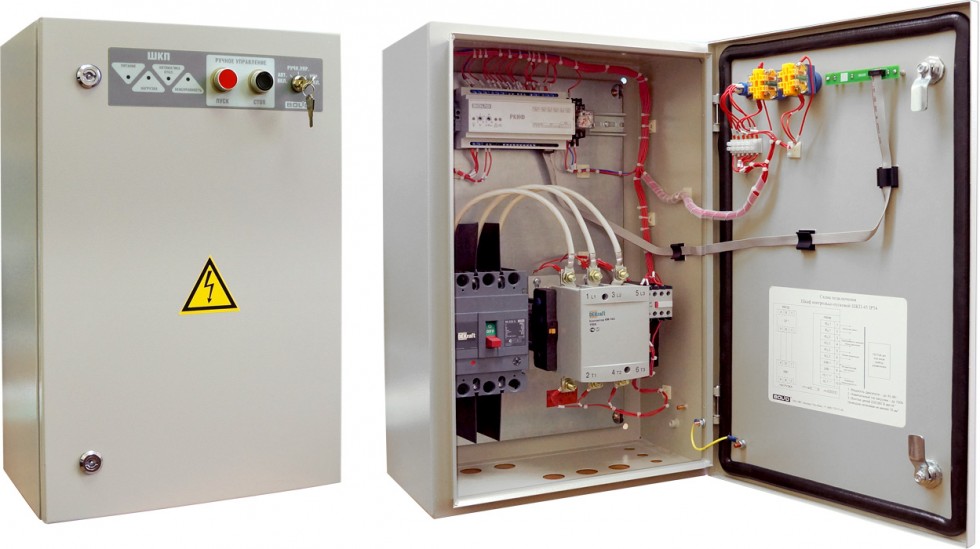

Шкафы контрольно-пусковые ШКП-4, ШКП-10, ШКП-18, ШКП-30, ШКП-45, ШКП-75, ШКП-110, ШКП-250

Предназначены для работы в составе систем пожаротушения и дымоудаления для автоматического и ручного управления асинхронным двигателем с короткозамкнутым ротором (насосы, вентиляторы, приводы исполнительных механизмов), рассчитанного на рабочее напряжение 380В.

Возможность работы в режимах ручного и автоматического управления. В автоматическом режиме шкаф управляется подачей напряжения 24 В внешними цепями
Контроль действующего значения 3-х фазного напряжения и величины фазового сдвига на вводе электропитания
Контроль исправности цепей управления двигателем
Отображение режимов "Авария питания", "Автоматика откл.", "Двигатель включ.", "Неисправность" на встроенных световых индикаторах. Индикатор "Неисправность" управляется подачей напряжения 24 В внешними цепями
Плавный запуск и останов электродвигателей до 30 кВт (ШКП-30) от 100 до 250 кВт с возможность ограничения пусковых токов (ШКП-250)
3 сигнальных выхода для передачи сигналов "Питание", "Автоматика", "Двигатель" на устройство управления ("Поток-3Н", "С2000-4" или другое)
Приборы автоматики могут быть выполнены из комплектующих ABB, SchneiderElectric (по предварительному согласованию)
Автоматические выключатели могут поставляться в составе шкафа с характеристикой "D" (по предварительному согласованию)
Возможность изготовления шкафов с устройствами плавного пуска от 1 до 250 кВт (по предварительному согласованию)

НАИМЕНОВАНИЕ ПАРАМЕТРА	ЗНАЧЕНИЕ ПАРАМЕТРА
Световая индикация	4 одноцветных индикатора для отображения состояния ШКП
Питание прибора	от трёхфазной сети переменного тока с номинальным значением (380+38-57) В и частотой (50 ± 1)Гц
Готовность к работе после включения питания	не более 1 с
Рабочий диапазон температур	от -30 до +50 °C
Относительная влажность	до 98% при +25 °C
Средний срок службы	10 лет
Тип монтажа	настенный навесной
	ШКП-4	ШКП-10	ШКП-18	ШКП-30	ШКП-30 с УПП	ШКП-45	ШКП-75	ШКП-110	ШКП-110 с УПП	ШКП-250
Потребляемая мощность, Вт	30	30	30	30	30	30	30	30	50	50
Номинальный коммутируемый ток, А	10	25	40	63	63	100	160	250	230	432
Мощность управляемого двигателя, кВт	4	10	18	30	30	45	75	110	30-132	100-250
Степень защиты корпуса	IP30 IP54	IP30 IP54	IP30 IP54	IP30 IP54	IP30	IP30 IP54	IP30 IP54	IP30 IP54	IP54	IP54
Габаритные размеры, мм	400 x400 x170	400 x400 x170	400 x400 x170	400 x400 x170	600 x400 x240	600 x400 x240	600 x400 x240	600 x400 x240	1000 x500 x350	1000 x500 x350
Масса прибора, кг	20	20	20	20	20	30	30	30	70	70

Наименование	Цена (руб.)
Шкаф контрольно-пусковой ШКП-10, шт.	14 676	купить
Шкаф контрольно-пусковой ШКП-110, шт.	52 535	купить
Шкаф контрольно-пусковой ШКП-18, шт.	15 144	купить
Шкаф контрольно-пусковой ШКП-250 до 250 кВт с плавным запуском, шт.	358 328	купить
Шкаф контрольно-пусковой ШКП-30, шт.	21 790	купить
Шкаф контрольно-пусковой ШКП-4, шт.	14 169	купить
Шкаф контрольно-пусковой ШКП-45, шт.	31 974	купить
Шкаф контрольно-пусковой ШКП-75, шт.	41 121	купить
